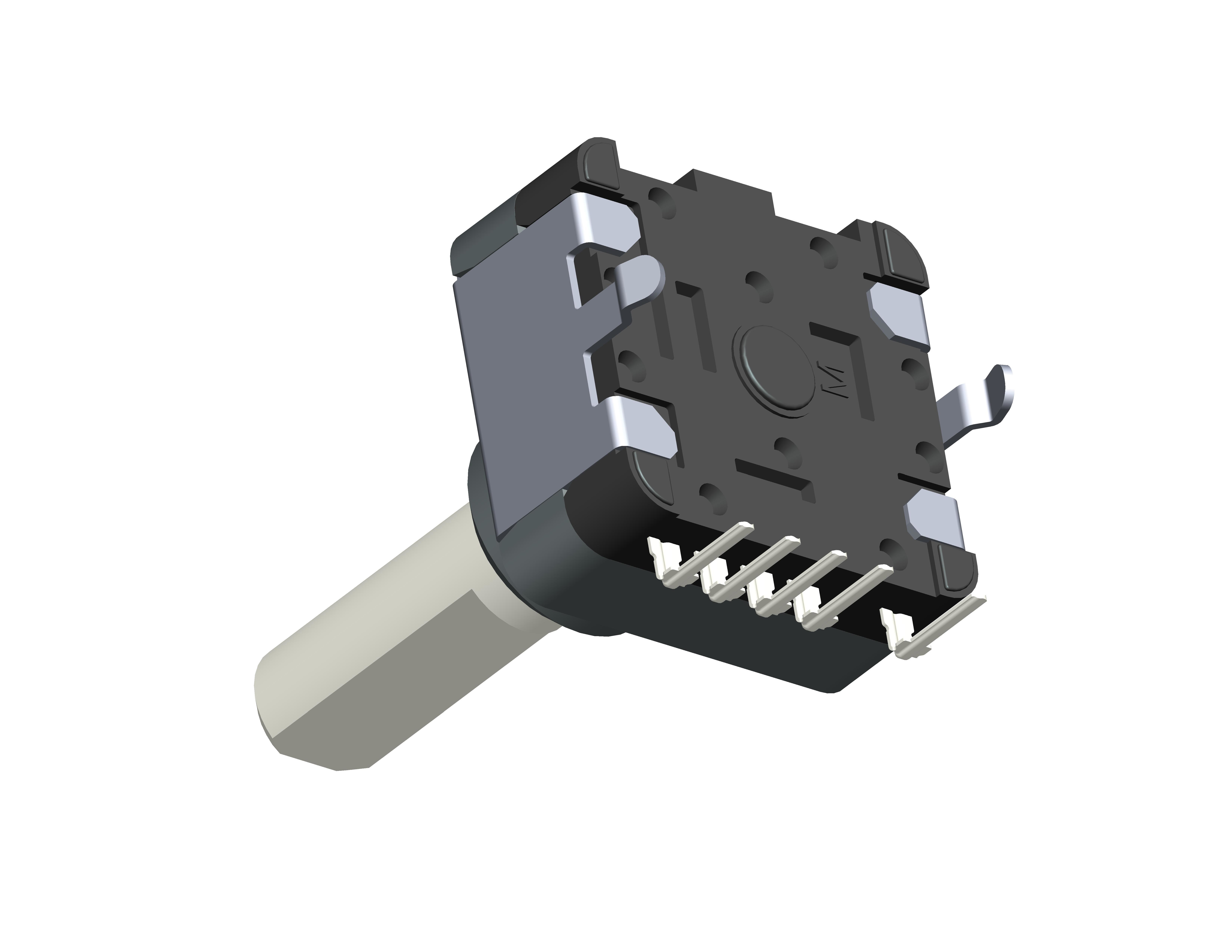

Type rotatoire d'encodeur absolu du Digital EC18 pour le panneau de commande de machine à laver
Description
L'encodeur absolu a de nombreux canaux de lumière sur le disque d'encodage de la lumière, chaque ligne dans l'ordre avec 2,4,8,16 lignes... disposition, de sorte que dans chaque position de l'encodeur, en lisant l'ouverture et l'obscurité de chaque ligne, obtenez un ensemble de code unique de 2 zéro à 2 (code Gray), qui est appelé codeur absolu n-bit.Un tel encodeur est déterminé par la position mécanique de la plaque de code photoélectrique, qui n'est pas affectée par la mise hors tension et les interférences.
Caractéristiques
1. Encodeur scellé avec des performances hautement fiables.
2. Disponible dans de nombreuses variantes différentes.
plainte 3.RoHS
4. Le type et la longueur de l'arbre sont réglables.
5. Montage vertical
6. Fonction étanche à l'eau
spécification
| Charactéristiques mécaniques |
| Ange de rotation total : |
360°±5º |
| Couple de rotation : |
150 ~ 350gf.cm |
| Détente : |
16 |
| Force de poussée-traction de l'arbre : |
8Kgf.max |
| Force de butée en rotation : |
3Kgf.max/Alu;3,5 kgf max/laiton ;4.0kgf max/Acier inoxydable |
| Oscillation de l'arbre : |
Maximum : 0,6 * L/20 mm PP maximum |
| Couple de rotation : |
20~200f.cm CC : couple de clic : 60~400gf.cm |
| Vibration: |
10 à 50 à 10 Hz/min.l'amplitude est de 1,5 mm pour toutes les fréquences. |
| Performances électriques |
| Nombre d'impulsion : |
16 |
| Caractéristiques: |
Pas de commutateur |
| La resistance d'isolement : |
100mΩ min.250V CC |
| Durabilité |
| Durée de vie sans charge : |
30 000 cycles 100 mΩ max |
| Performance environnementale |
| Chaleur sèche: |
85ºC±2ºC pendant 96h |
| Froid: |
-40ºC±2ºC pendant 96h |
| Chaleur humide: |
40±2ºC, 90 à 95%HR pendant 96H |
Application
L'encodeur rotatif convient principalement aux appareils électroménagers, à l'électronique automobile.Appareils électroménagers tels que fours et machines à laver, minuteries, audio et autres appareils électroniques connexes ;Principalement utilisé pour la sélection de menu, la commutation de fréquence et de fonction et d'autres panneaux de commande.

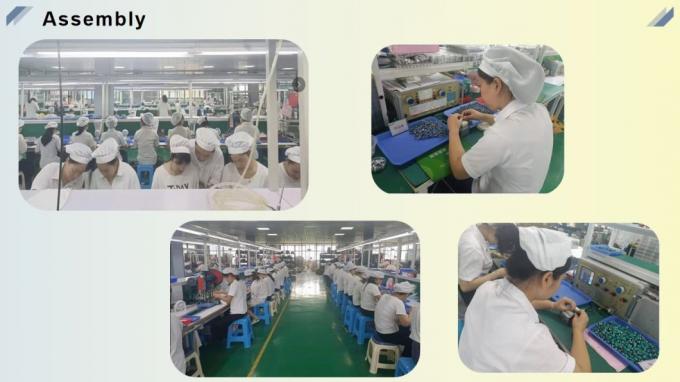

Notre usine
Dongguan SANNI Electronics Technology Co., Ltd. a plus de 10 ans d'expérience dans la conception et la fabrication de potentiomètres, d'encodeurs, de commutateurs et d'autres composants électroniques.L'usine couvre des zones d'installation de 1 2000 mètres carrés avec plus de 180 employés.Nous avons des équipes techniques et commerciales professionnelles et de qualité pour répondre à vos besoins.
Notre avantage
1. Instruments et équipe de test professionnels pour assurer la qualité du produit.
2. Plus de 10 ingénieurs et concepteurs dévoués et expérimentés dans le département R&D.
3. Plus de 10 lignes de production d'automatisation, plus de 100 travailleurs expérimentés pour des produits de plus haute précision.
4. Prend en charge le service personnalisé ODM/OEM.Aidez les clients à transférer rapidement leurs idées de conception dans des solutions de production de masse et à terminer la conception, le développement et la vérification de prototypes.
Nos services
FAQ
• Q : Pouvez-vous fournir de l'aide pour les problèmes techniques ?
• R : Oui, nous avons plus de 10 ans de recherche et développement dans l'industrie des potentiomètres électroniques.Si vous avez besoin d'aide technique dans le processus d'achat, n'hésitez pas à nous contacter.
• Q : Puis-je obtenir un échantillon de votre part ?
• A : Oui, nous pouvons fournir des échantillons gratuits pour vos tests, veuillez nous contacter et nous dire votre demande détaillée.
• Q : Acceptez-vous la personnalisation ?
• A : Oui, la personnalisation est acceptable, veuillez consulter nos équipes de vente.
