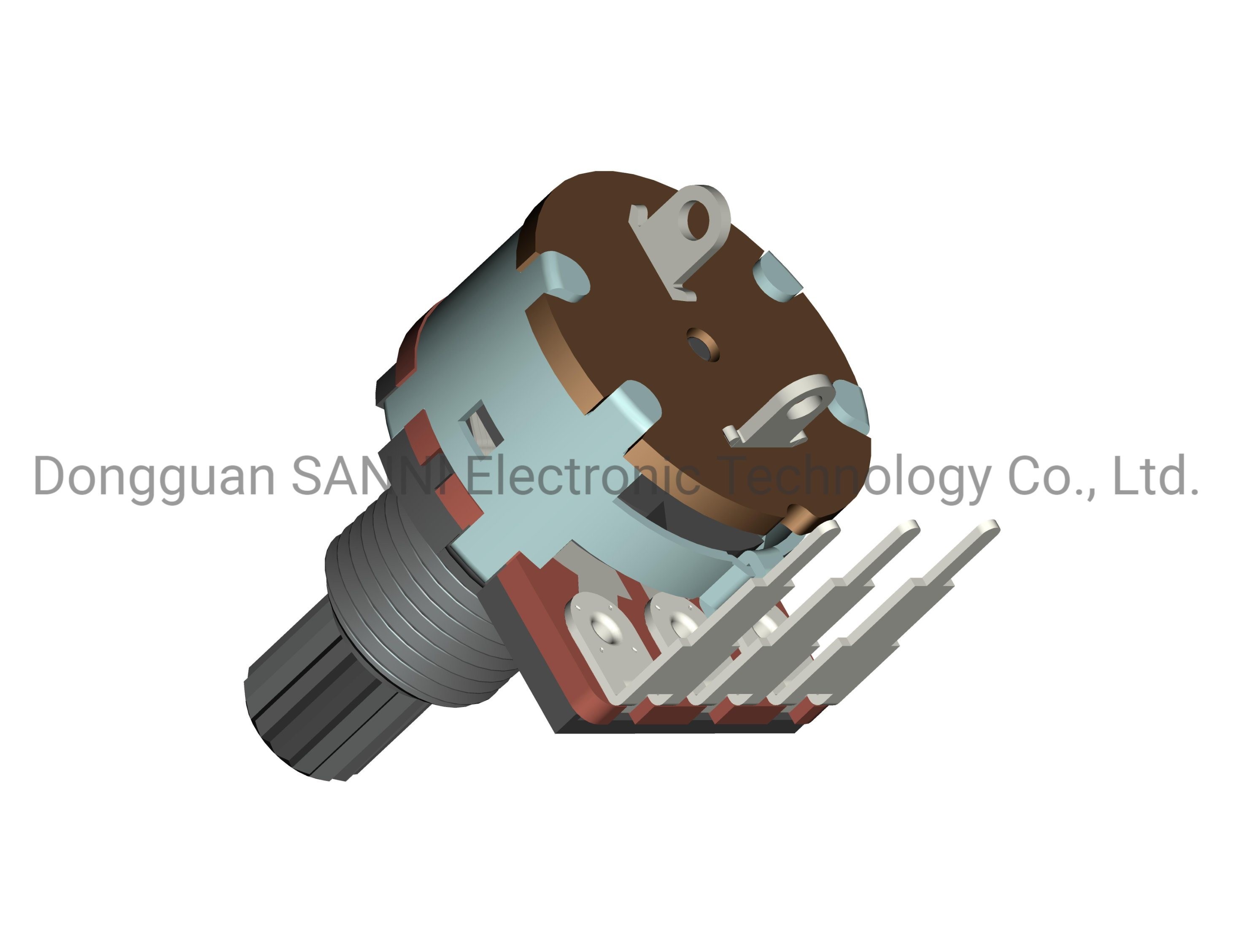

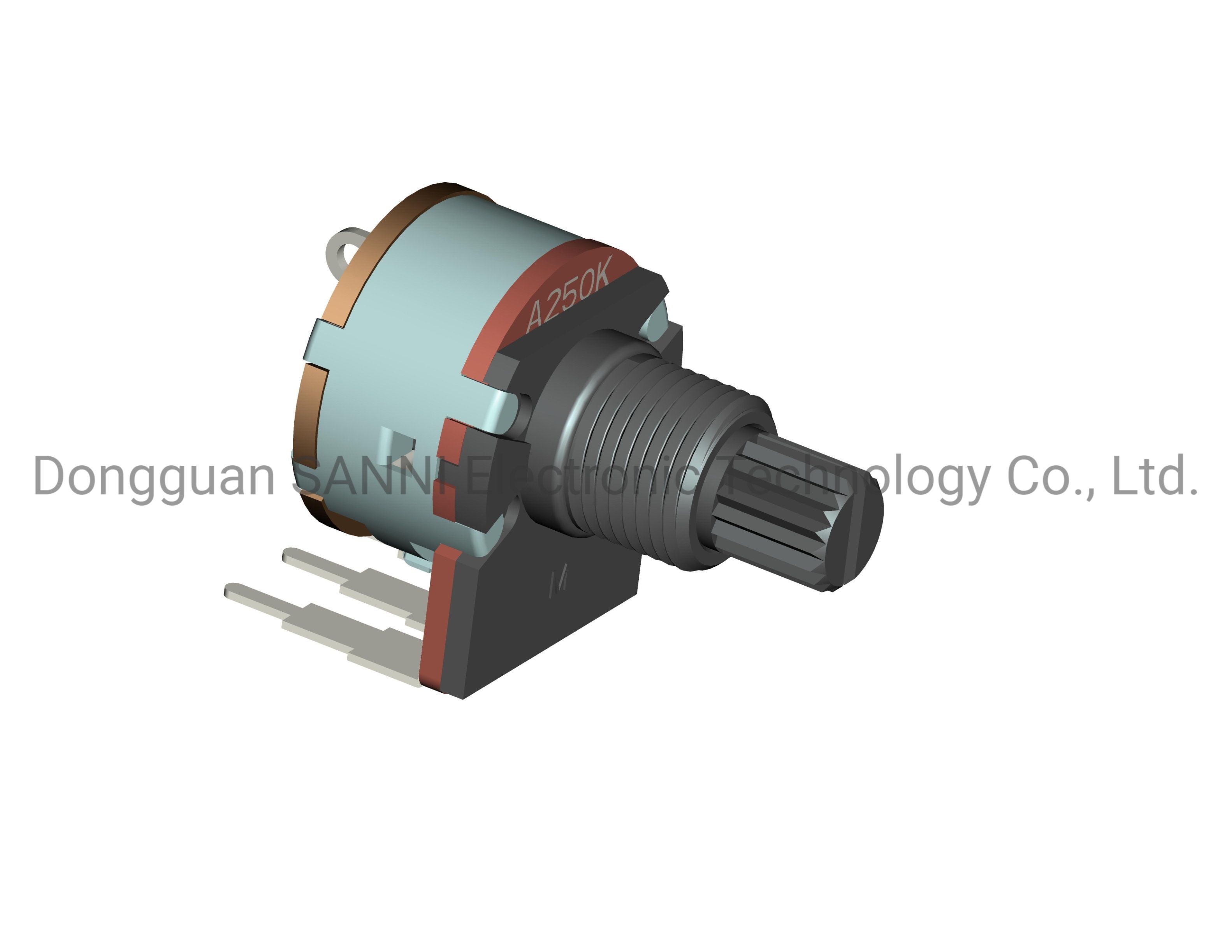

Potentiomètre en plastique rotatoire d'axe du potentiomètre 16mm de RV16801NS avec le commutateur rotatif
Application de potentiomètre rotatoire
Le potentiomètre rotatoire est principalement approprié aux produits de communication, à l'amplificateur de puissance d'automobile, à l'audio de multimédia, et à tout autre matériel électronique, mais également peut utiliser le matériel médical, appareils électroménagers. C'est des fonctions principales sont : ajustement de volume, ajustement d'intensité de la lumière, option de menu, ajustement de vitesse, ajustement de la température, etc.
Caractéristiques de potentiomètre rotatoire
Bonne représentation de scellage
Utilisant la structure de scellage en plastique, peut effectivement traiter la soudure de vague.
Le commutateur va-et-vient ou le commutateur tournant peut être choisi.
Peut être avec le positionnement.
La longueur et la forme d'axe peuvent être ajustées.
Un grand choix de méthodes de montage pour le choix.
Spécifications de potentiomètre rotatoire
| caractéristiques 1.Mechanical |
| Force de bouchon de rotation |
Minute : 6.0Kgf |
| Angle total de rotation |
300o±5o |
| Couple de Totational |
20-200gf.cm |
| Force va-et-vient principale |
Minute : 8Kgf |
| Vibration |
10 à 55 à l'amplitude 10Hz/min.the est 1.5mm pour toutes les fréquences dans la direction 3 de X.Y par Z et pendant 2 heures respectivement. |
| Force terminale |
5N pour 1 minute |
| caractéristiques 2.Electrical |
| Résistance totale |
500Ω-2MΩ |
| Tolérance totale de résistance |
50Ω~10KΩ : ±30%/10KΩ~500KΩ : ±20%/500KΩ~2MΩ : ±30% |
| Résistance résiduelle |
R≤10KΩ : 10ΩMax. /10KΩ500KΩ : résistance totale nominale de 20ΩMax. /R≥500KΩ de 0,1% ou moins |
| Puissance évaluée |
Chandelle linéaire : 0.05W, chandelle audio 0.025W |
| Résistance d'isolation |
C.C de 100MΩ mn 250V |
| Preuve de tension |
C.A. 250V pour 1 minute |
| Tension maximum d'opération |
C.C de 50V AC/10V |
| caractéristiques 3.Switch |
| Type de commutateur |
SPST |
| Puissance évaluée |
C.C de 1A 16V |
| Couple de commutateur |
500gf.cm maximum |
| Angle de commutateur |
40o maximum |
| Durée de fonctionnement sans charge |
15000 cycles 100mΩ de maximum |
| Durée de fonctionnement avec la charge : comme estimation |
15000 cycles 200mΩ de maximum |
| Résistance de contact initiale |
100mΩ maximum |
| Résistance d'isolation |
C.C de 100MΩ mn 250V |
| Preuve de tension |
C.A. 300V pour 1 minute |
| représentation 4.Environmental |
| Gamme de température de fonctionnement |
-10OC à +70oC |
| Température ambiante de température de stockage |
-40OC à +85oC |
| référence de la chaleur 5.Welding |
| Référence pour la soudure de main |
260oC-280oC±10oC/3+1S |
Notre avantage
1. Plus de 10 ans d'expérience de conception de production de recherche et développement.
2. 10+ a consacré et a éprouvé des ingénieurs et des concepteurs dans le département de R&D.
3. 9 lignes de production d'automation, plus de 100 travailleurs expérimentés pour des produits de plus haute précision.
4. L'appui ODM/OEM a adapté le service aux besoins du client. Les clients d'aide conçoivent rapidement leurs idées dans des solutions de production en série, et conception de prototype, développement et vérification complets.
5. Instruments professionnels et équipe de essai pour assurer la qualité du produit.
