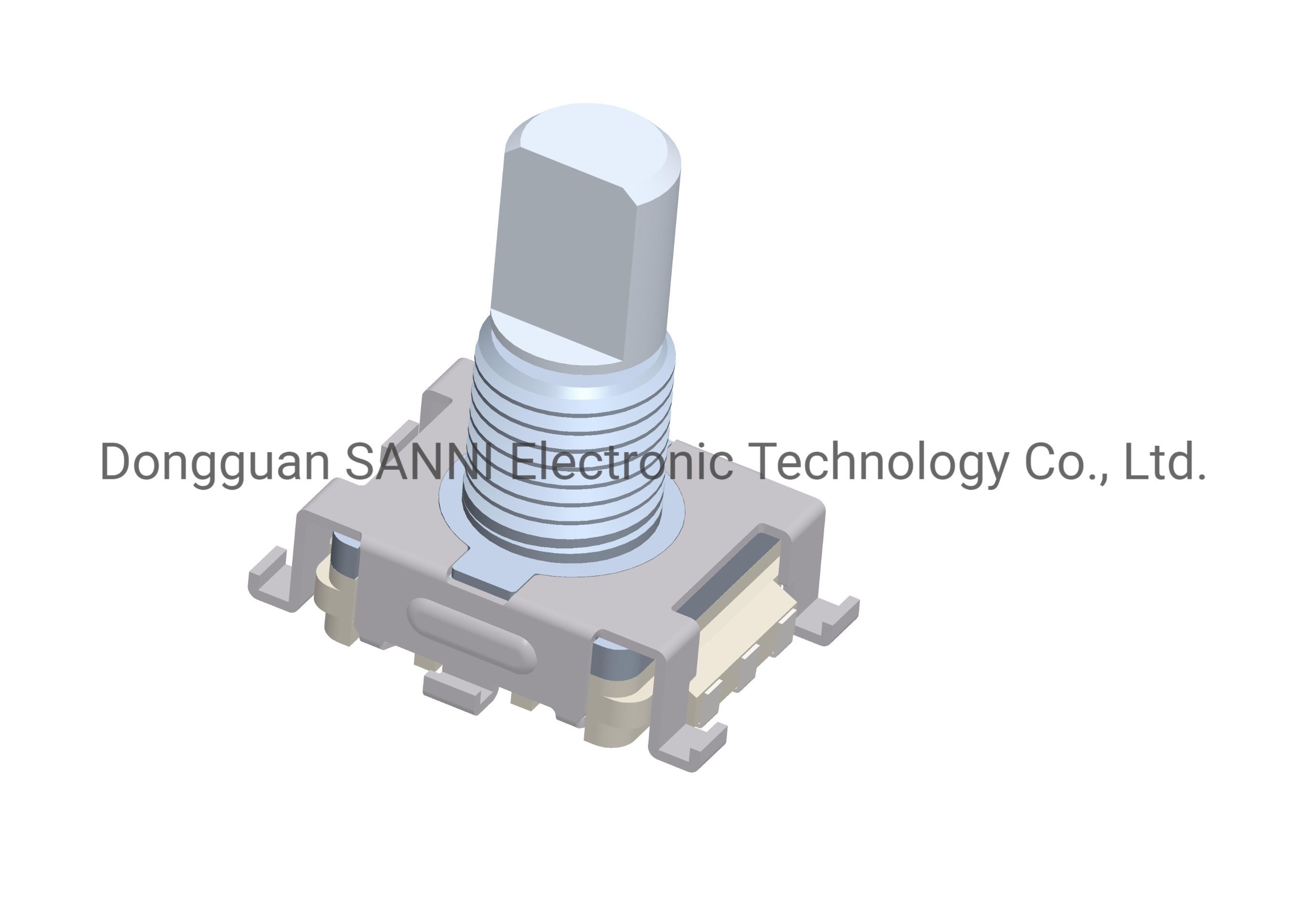

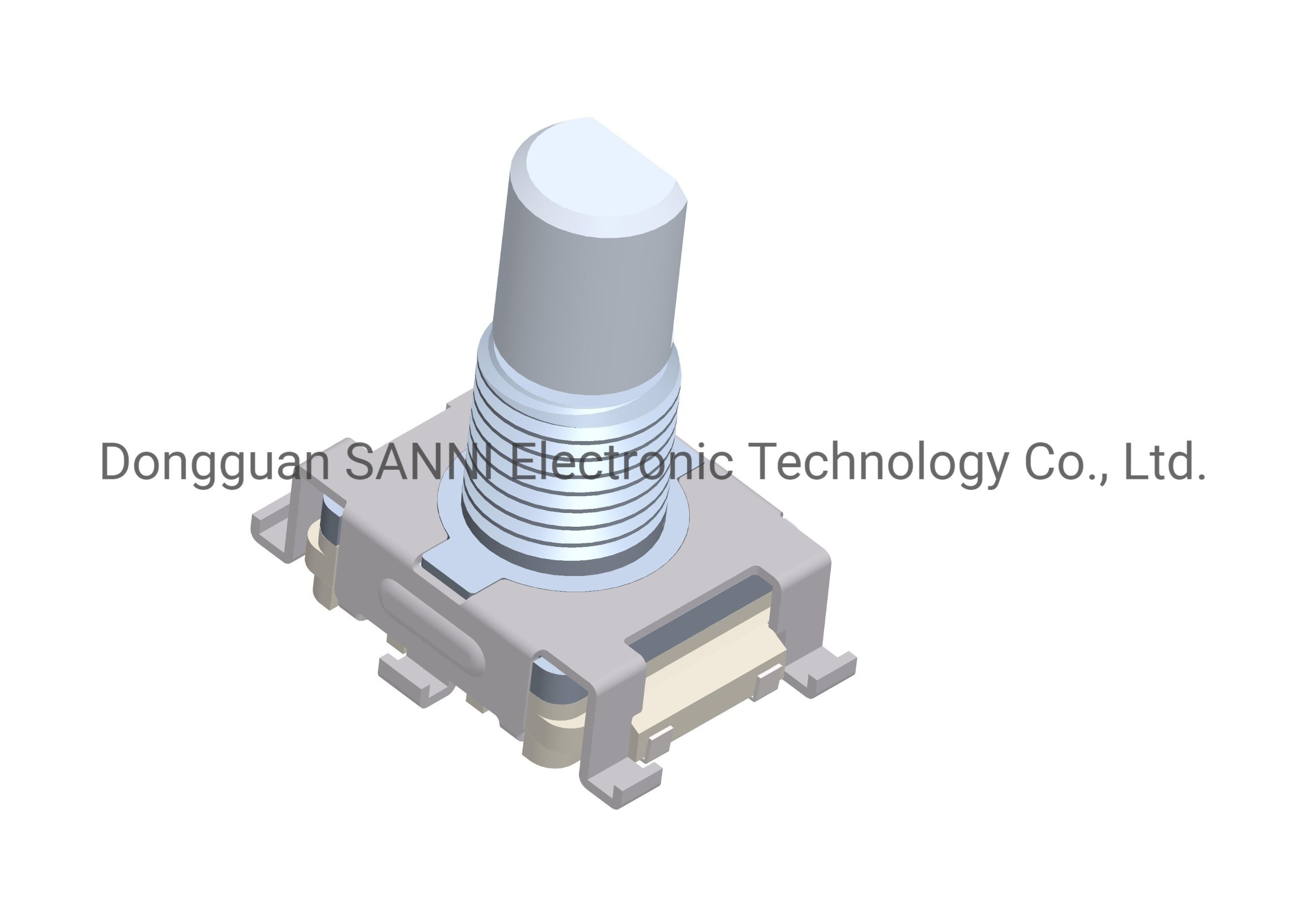

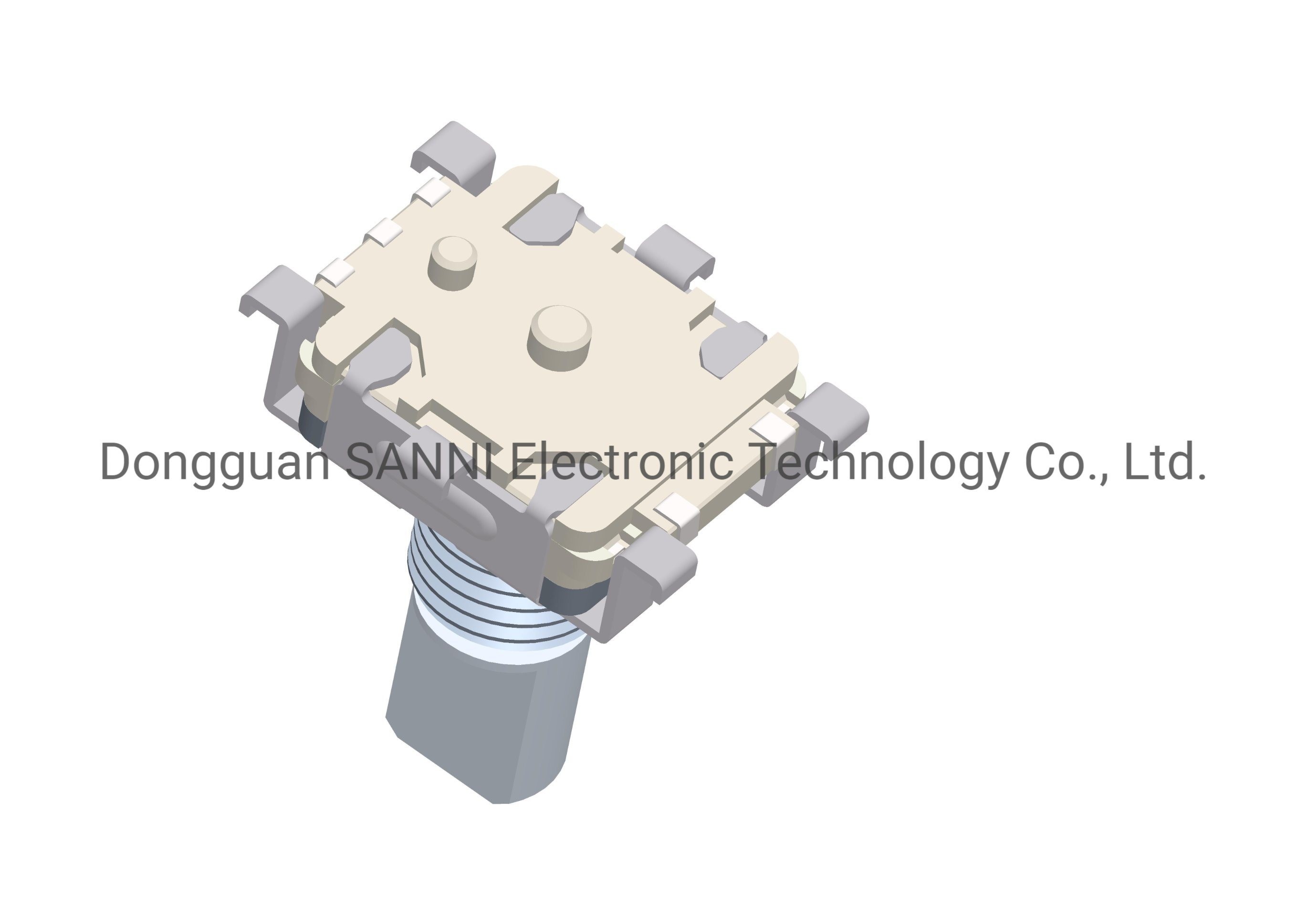

Définition
Un codeur incrémentiel fournit une excellente rétroaction de vitesse et de distance et, comme il y a peu de capteurs impliqués, les systèmes sont à la fois simples et peu coûteux.Un codeur incrémentiel est limité en fournissant uniquement des informations de changement, donc le codeur nécessite un dispositif de référence pour calculer le mouvement.
Spécification
| Performance du commutateur |
| Numéro de circuit: |
PUSH |
| Puissance nominale: |
0.1A 5V en courant continu |
| Commutateur couple: |
500 ± 200 gf.cm au maximum |
| Angle de commutation: |
0.5 ± 0.3 |
| Durée de fonctionnement sans charge: |
100, 000 cycles 100 mΩ maximum |
| Durée de fonctionnement sous charge: |
100, 000 cycles 200mΩ maximum |
| Résistance de contact initiale: |
100 mΩ maximum |
| Résistance à l'isolation: |
100 mΩ min.250 V de courant continu |
| Résistance à la tension: |
300 V CA pendant 1 minute |
| Caractéristiques mécaniques |
| Résistance du bouchon |
3 kgf.max. |
| Détente: |
20 |
| Le couple de rotation: |
20 à 200 gf.cm |
| Force du bouchon de rotation: |
3 kgf.max/Alu; 3,5 kgf max/Brass; 4,0 kgf max/Acier inoxydable |
| résistance de traction-poussée: |
8 kgf.max. |
| Vibration: |
10 à 50 à 10 Hz/min. l'amplitude est de 1,5 mm pour toutes les fréquences. |
| Performance électrique |
| Nombre d'impulsions/détentes |
Le 20/10 |
| Caractéristiques: |
avec commutateur de poussée/commutateur rotatif |
| Résistance à l'isolation: |
100 mΩ min.250 V de courant continu |
| Résistance à la tension: |
300 V CA pendant 1 minute |
| Pour les appareils de traitement de l'air: |
avec |
| Performance environnementale |
| Il fait froid. |
-40 °C ± 2 °C pendant 96 heures |
| Chaleur sèche: |
85 °C ± 2 °C pendant 96 heures |
| Température humide: |
40 ± 2 °C, 90 à 95% d'HRA pendant 96 heures |
Caractéristiques
1Un codeur de conception scellé avec des performances très fiables.

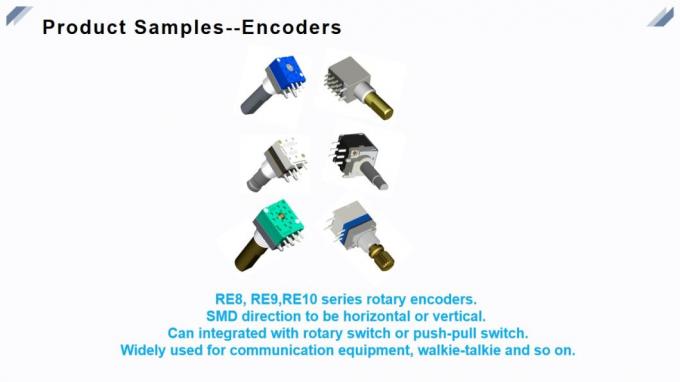

2. Disponible dans de nombreuses variantes différentes.
3Appuyez sur l'interrupteur avec déplacement de 0,5 mm ou 1,5 mm.
4La longueur et la forme de l'arbre peuvent être réglées.
5. Une variété de méthodes de montage au choix
6. Conforme à la réglementation ROHS
7. Petit volume
Application du projet
L'encodeur incrémentiel est principalement utilisé pour mesurer la vitesse, l'accélération, la direction de rotation, l'angle et ainsi de suite.Machines et appareils pour le textile, les machines métallurgiques, les machines à injection, les machines d'impression et d'emballage, les instruments automatiques et autres domaines de mesure et de contrôle de l'automatisation industrielle.

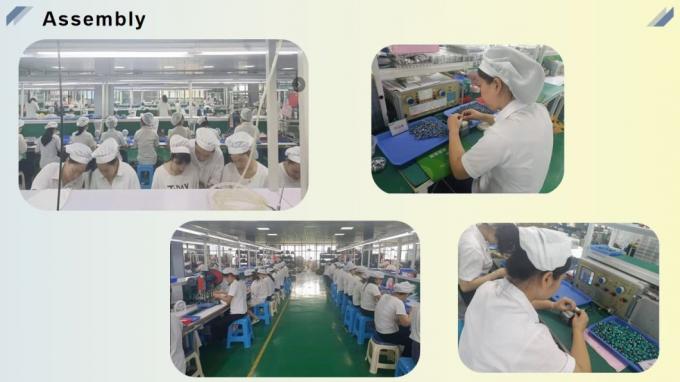

Notre usine
Dongguan SANNI Electronics Technology Co., Ltd ont plus de 10 ans d'expérience dans la conception et la fabrication de potentiomètres, encodeurs, commutateurs et autres composants électroniques.2000 mètres carrés d'installations avec plus de 180 employésNous avons des équipes techniques et commerciales professionnelles pour répondre à vos besoins.
Notre avantage
1. 4 lignes de production automatisées, plus de 100 travailleurs expérimentés pour des produits de plus haute précision.
2. 10 + ingénieurs et concepteurs dévoués et expérimentés dans le département R & D.
3. Soutenir le service personnalisé ODM/OEM. Aider les clients à concevoir rapidement leurs idées en solutions de production de masse, et compléter la conception, le développement et la vérification des prototypes.
4Des instruments et une équipe de test professionnels pour assurer la qualité du produit.
Nos services
1Offrez une garantie d' un an.
2. Service OEM/ODM pour répondre à tous vos besoins
3. dans les 24 heures pour répondre à vos questions
4Une solide équipe de R&D pour le soutien technique
5Offrez un échantillon gratuit pour le test.
Questions fréquentes
• Q: Puis-je obtenir un échantillon de vous?
• R: Oui, nous pouvons fournir les échantillons gratuits pour vos tests, veuillez nous contacter gratuitement et nous dire quel produit vous avez besoin.
• Q: Acceptez-vous la personnalisation?
• R: Oui, la personnalisation est acceptable, veuillez contacter notre personnel de vente pour consultation.
• Q: Pouvez-vous fournir une aide pour les problèmes techniques?
• R: Oui, nous avons plus de 10 ans de recherche et développement dans l'industrie du potentiomètre électronique. Si vous avez besoin d'aide technique dans le processus d'achat, n'hésitez pas à nous contacter.
