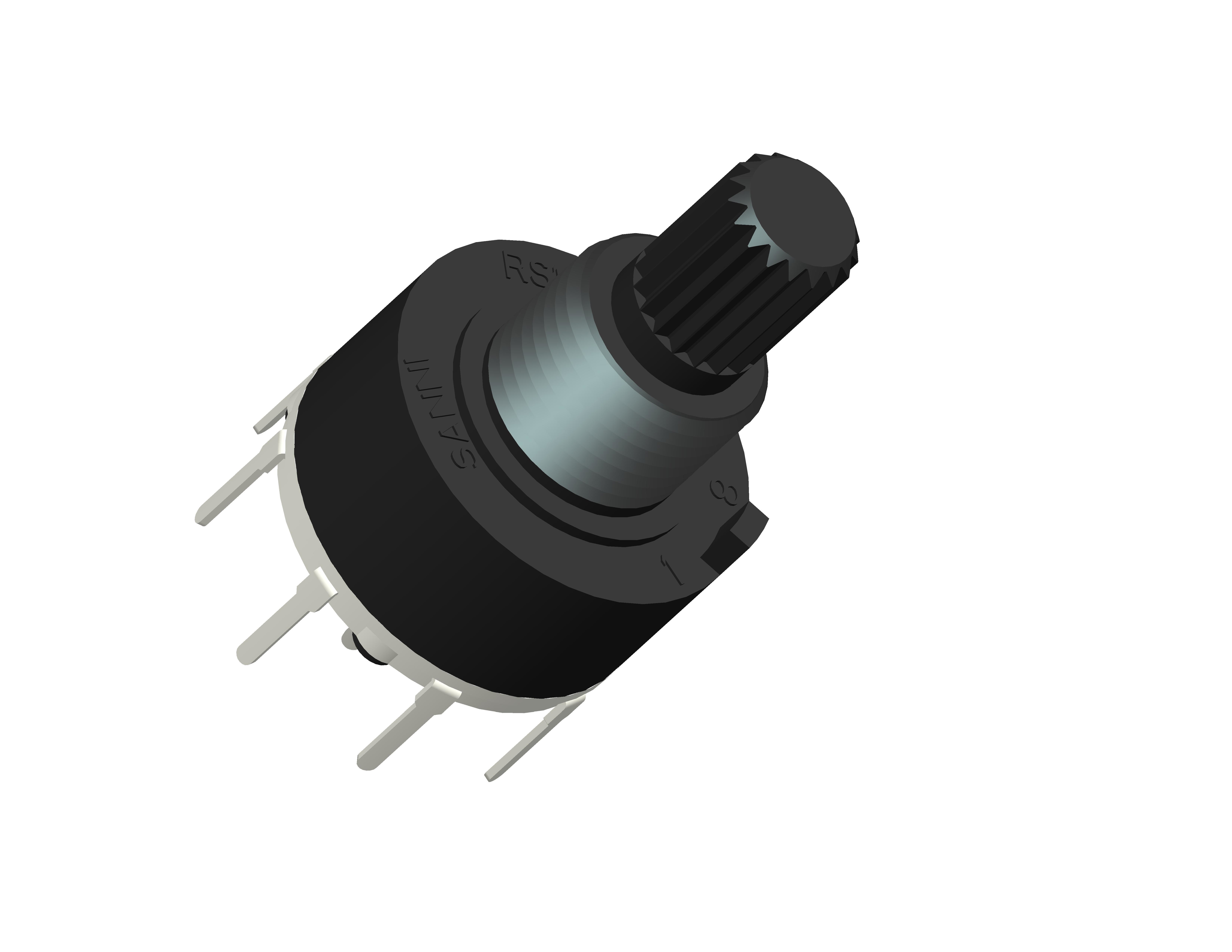

Application :
Utilisé comme sélecteurs de canaux dessus signal récepteurs, aussi bien que sélecteurs de gamme sur des sélecteurs d'équipement et de bande de mètre électrique sur multi-radios de bande, etc.….
Spécifications produit
| caractéristiques 1.Electrical |
| Estimation (maximal)/(mn) (charge résistive) |
C.C de 0.1A 16V DC/50uA 3V |
| Résistance de contact (initiale/après durée de fonctionnement) |
100mΩmax. |
| Résistance d'isolation |
C.C de 100MΩ mn 100V |
| Preuve de tension |
C.A. 100V pour 1 minute |
| caractéristiques 2.Mechanical |
| Angle de commutation |
RS121 : 30o ±3o |
| Strengh de bouchon de rotation |
Minute : 5Kgf |
| Couple de Totational |
30±15mN.m |
| Force va-et-vient d'axe |
Minute : 8Kgf |
| Force terminale |
5N pour 1 minute |
| Shimmy d'axe |
Maximum : 0.6*L/20mm PP |
| 3.Durability |
| Durée de fonctionnement sans charge |
10 000 cycles 100mΩ de maximum |
| Durée de fonctionnement avec la charge de charge : comme estimation |
10 000 cycles 150mΩ de maximum |
| représentation 4.Environmental |
| Gamme de température de fonctionnement |
-10OC à +85oC |
| Température ambiante de température de stockage |
-40OC à +85oC |
| référence de la chaleur 5.Welding |
| Soudure manuelle |
350OC ±10oC/3+1S |
| Soudure de vague |
260OC ±5oC/10±1S |
| Soudure de ré-écoulement |
Voir la distribution de la température sur la fiche technique |
FAQ
Q : Est-ce que je peux obtenir de prélever de vous ?
: Oui, nous pouvons fournir les aperçus gratuits pour votre essai, svp nous contactons pour libre et nous disons de quel produit vous avez besoin.
Q : Acceptez-vous la personnalisation ?
: Oui, la personnalisation est acceptable, contactent svp nos personnels de vente pour pour consulter.
Q : Pouvez-vous fournir l'aide pour les questions techniques ?
: Oui, nous avons plus de 10 ans de recherche et développement dans l'industrie électronique de potentiomètre. Si vous avez besoin de l'aide technique dans le processus d'achat, se sentent svp libre pour nous contacter.
