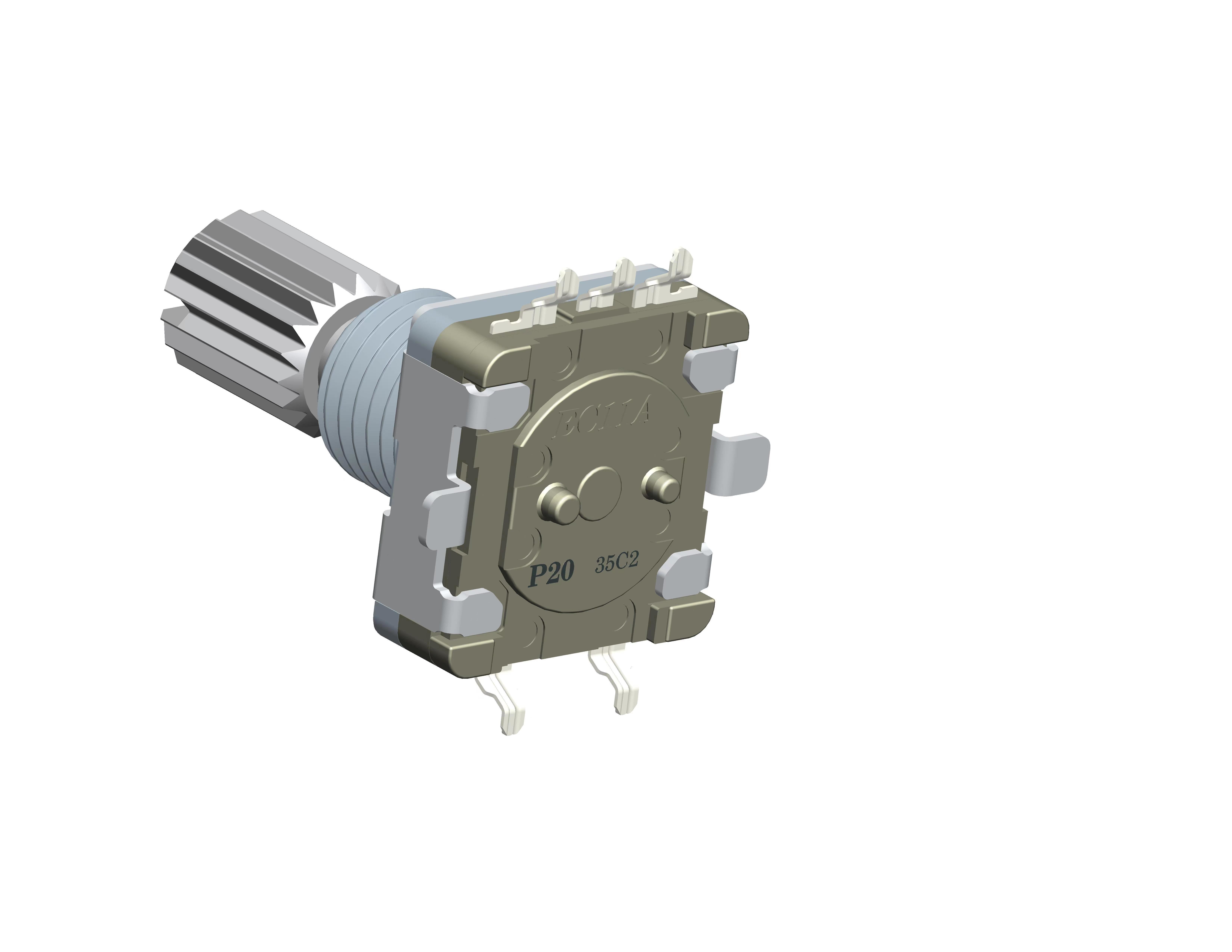

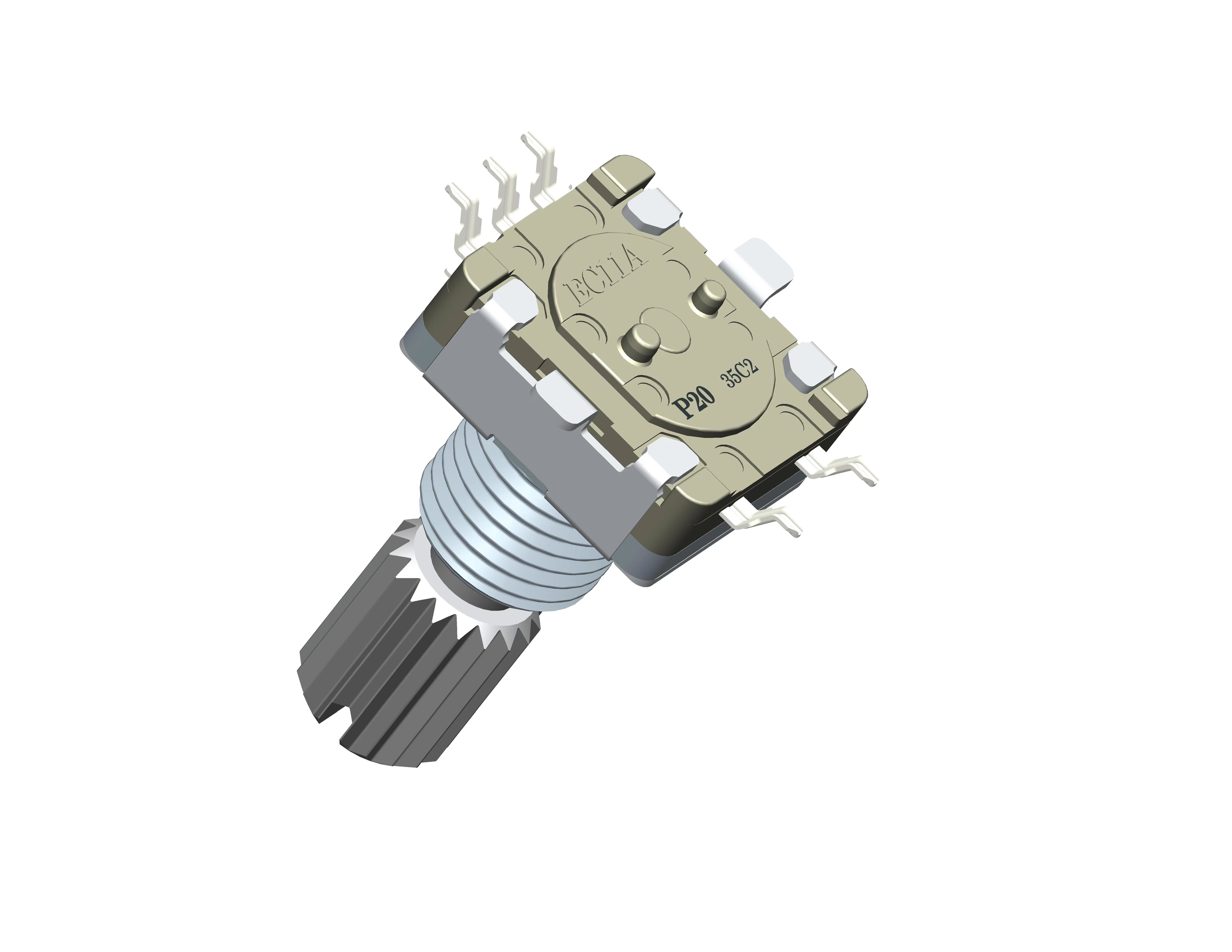

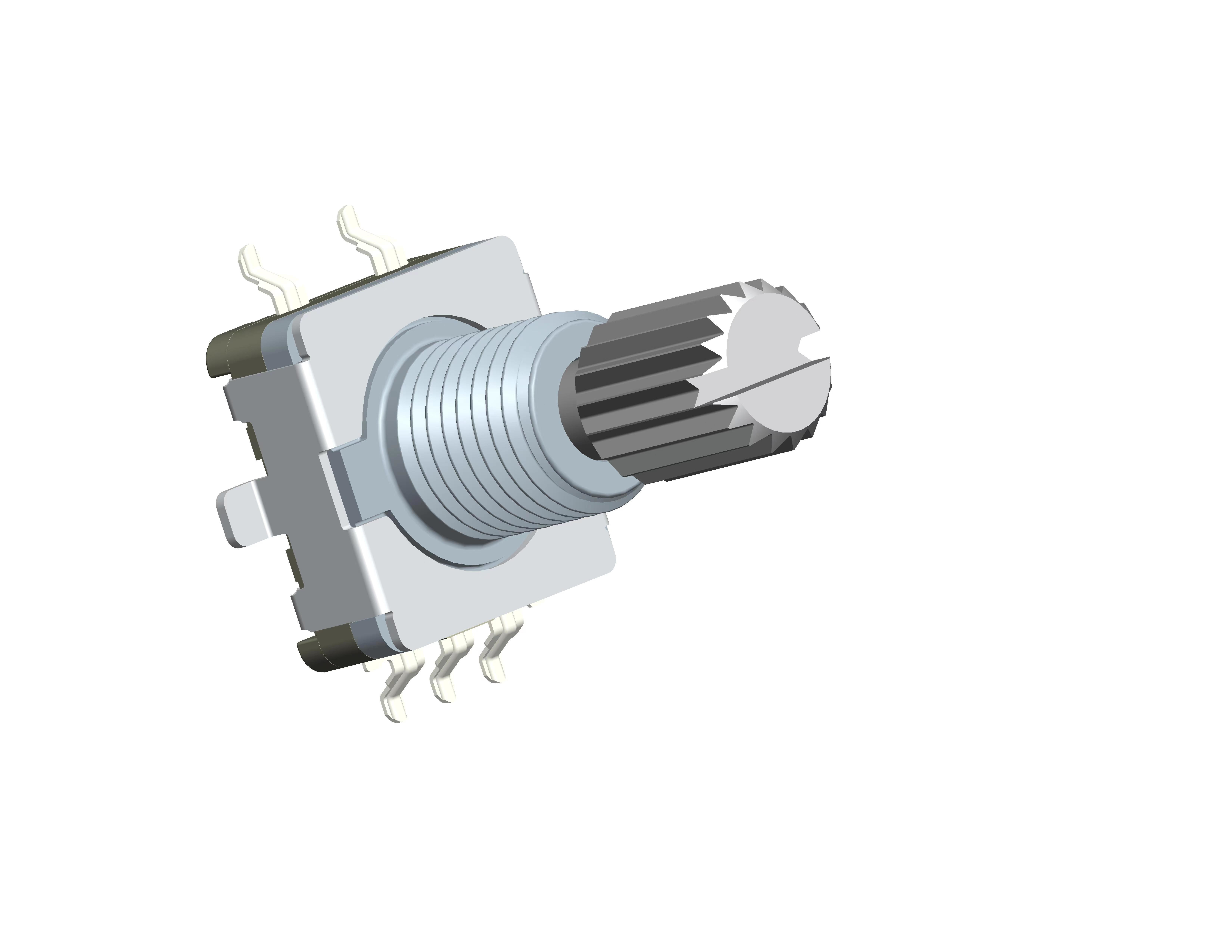

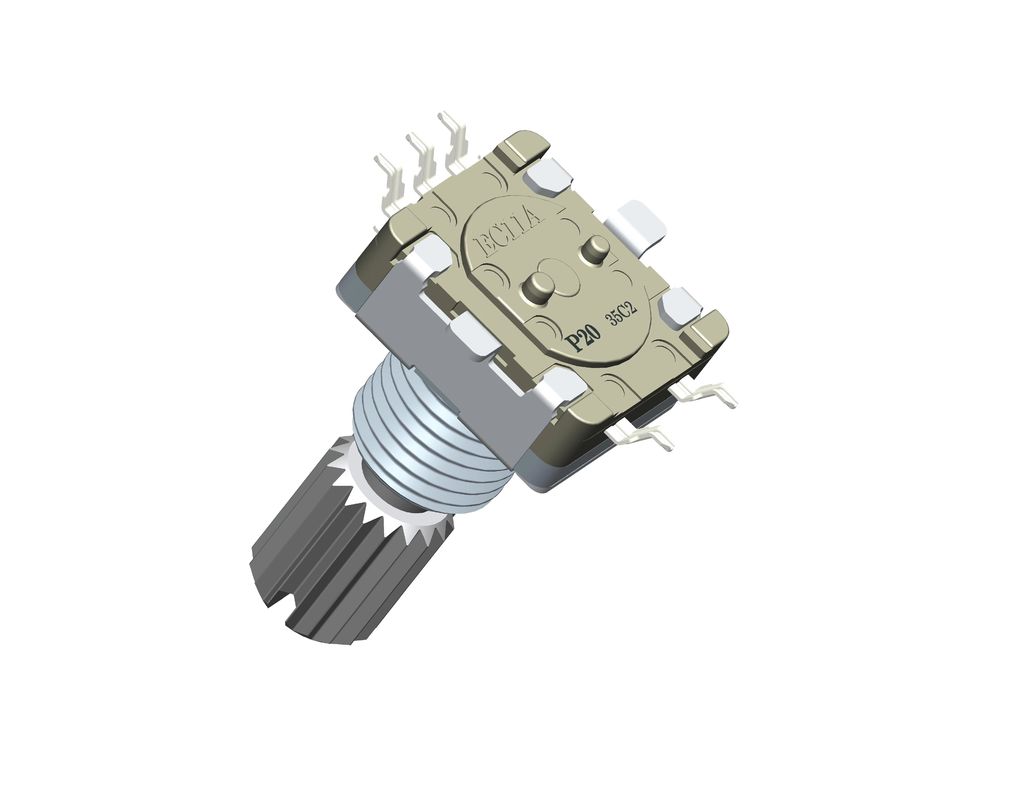

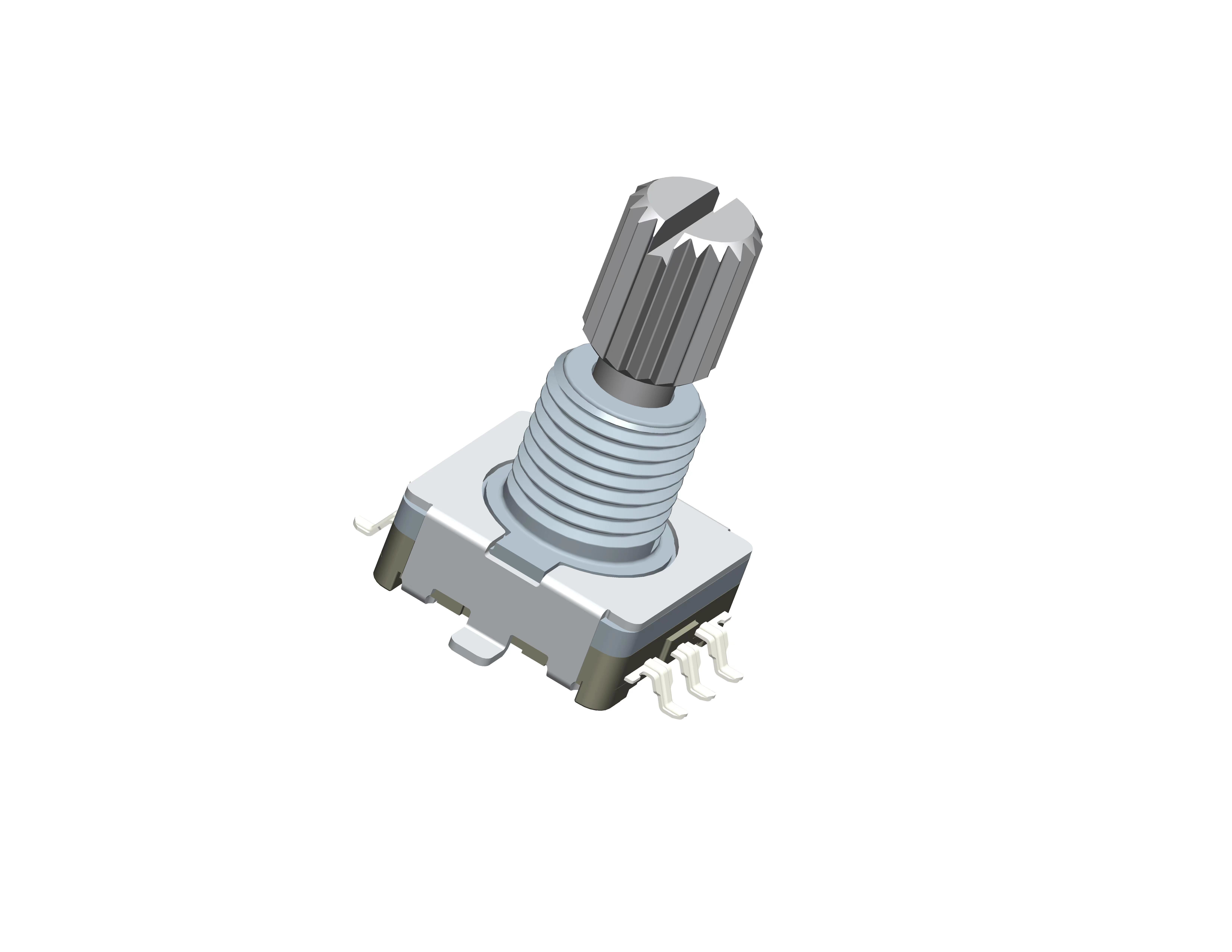

EC11 axe rotatoire par accroissement 20mm en métal de C.C de l'encodeur 10mA 5V pour l'électronique automobile
Description
Des encodeurs rotatoires sont employés pour la modulation de fréquence, l'ajustement de volume, l'ajustement de la température, la sélection de fonction, etc. Les encodeurs rotatoires sont des senseurs qui détectent la position et la vitesse en convertissant des déplacements mécaniques de rotation en signaux électriques et en traitant ces signaux.
| Caractéristiques : |
| Orientation de partie commande |
Horizontal |
| Configuration de déclencheur |
Appartement |
| Longueur de déclencheur |
20mm |
| Nombre de détente |
30 |
| Nombre d'impulsion |
15 |
| Poussée-sur le commutateur |
Avec |
| Voyage de poussée-sur commutateur |
1.5mm |
| Dimensions |
taille de 11mm |
| Gamme de température de fonctionnement |
-40℃ | +85℃ |
| Représentation électrique |
| Estimations |
C.C de 10mA 5V |
| Le signal de sortie |
A et B biphasés |
| Actuel maximal/minimal de fonctionnement (charge résistive) |
10mA/1mA |
| Résistance d'isolation |
C.C de 100MΩ mn 250V |
| Preuve de tension |
C.A. 300V pour 1 minute ou C.A. 360V pour 2s |
| Représentation mécanique |
| Couple de détente |
10±7mN ・ m |
| Force va-et-vient |
100N |
| Longévité |
| Durée de fonctionnement |
15 000 cycles |
| Poussée-sur des caractéristiques de commutateur |
|
| Disposition de contact |
Jet simple de poteau simple (Poussée-sur) |
| Voyage |
0.5±0.5mm |
| Force d'opération |
4±2N |
| Estimations |
C.C de 0.1A 5V (estimations de C.C mn de 500µA 5V) |
| Résistance de contact (représentation initiale/après vie) |
maximum de 100mΩ max./200mΩ. |
| Durée de fonctionnement |
20 000 fois |
Caractéristiques
1. Encodeur scellé de conception avec la représentation fortement fiable.
2. Disponible dans beaucoup de différentes variantes.
3. Commutateur de poussée avec le voyage de 0.5mm ou le voyage de 1.5mm.
4. La longueur et la forme d'axe peuvent être ajustées.
Application
Il est principalement approprié à l'électronique automobile, appareils électroménagers. Appareils électroménagers comme des fours et des machines à laver, des produits audio, des minuteries et d'autres appareils électroniques relatifs ; Principalement ajustaient la commutation de volume, de température, de fréquence et de fonction.
Notre usine
La technologie Cie., Ltd de l'électronique de Dongguan SANNI ont plus que 10year des expériences dans la conception et la fabrication du potentiomètre, de l'encodeur, des commutateurs et d'autres composants de l'électronique. L'usine couvre 1,2000 mètres carrés de secteurs d'installation d'employés 180+. Nous avons le professinal et les bonnes équipes techniques et de ventes pour servir vos besoins.
Nos services
1. Offre garantie de 1 an
2. Service d'OEM/ODM pour répondre à tous vos besoins
3. d'ici 24 heures pour répondre vos enquêtes
4. Équipe forte de R&D pour le support technique
5. Aperçu gratuit d'offre pour l'essai
FAQ
• Q : Est-ce que je peux obtenir de prélever de vous ?
• : Oui, nous pouvons fournir les aperçus gratuits pour votre essai, svp nous contactons pour libre et nous disons de quel produit vous avez besoin.
• Q : Acceptez-vous la personnalisation ?
• : Oui, la personnalisation est acceptable, contactent svp nos personnels de vente pour pour consulter.
• Q : Pouvez-vous fournir l'aide pour les questions techniques ?
• : Oui, nous avons plus de 10 ans de recherche et développement dans l'industrie électronique de potentiomètre. Si vous avez besoin de l'aide technique dans le processus d'achat, sentez-vous svp libre pour nous contacter.
