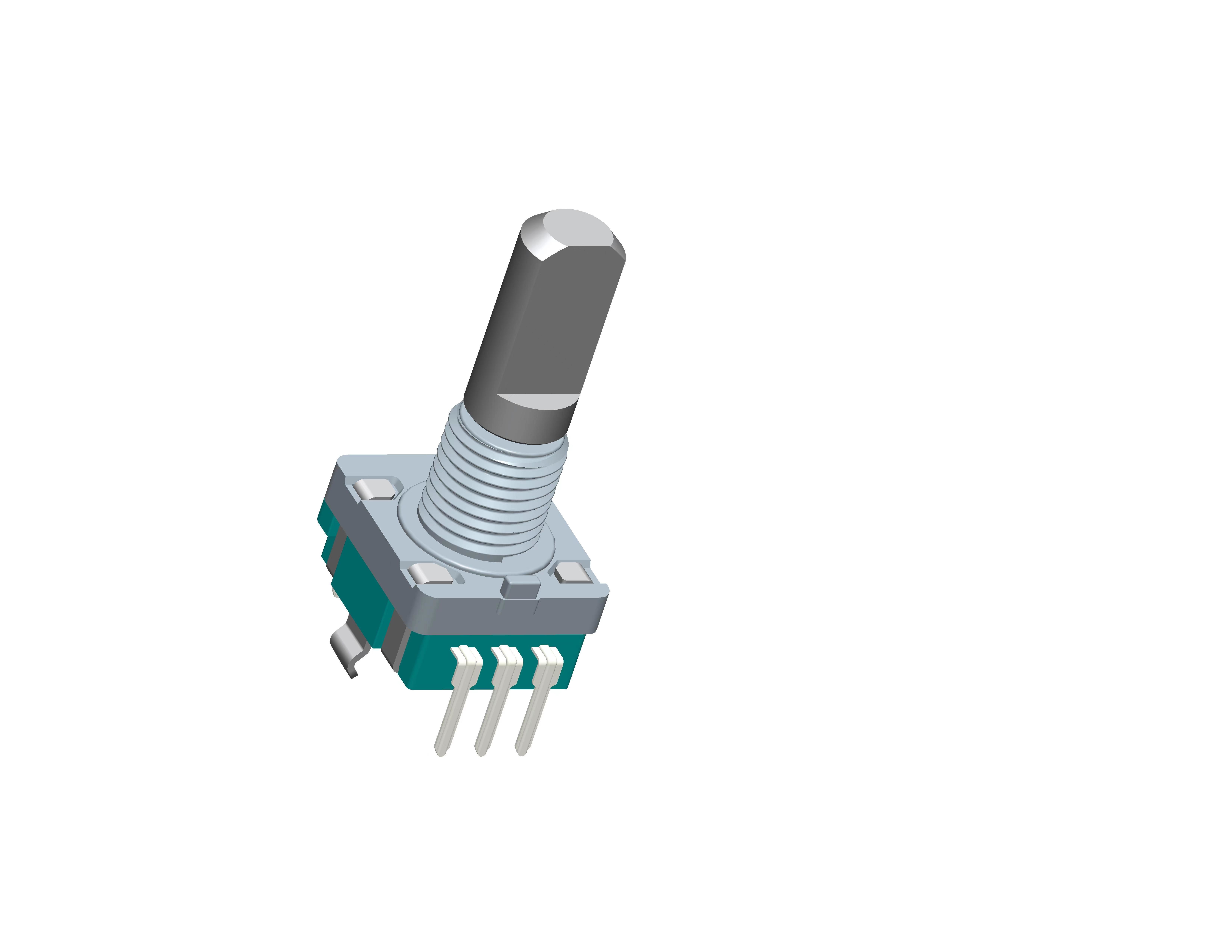

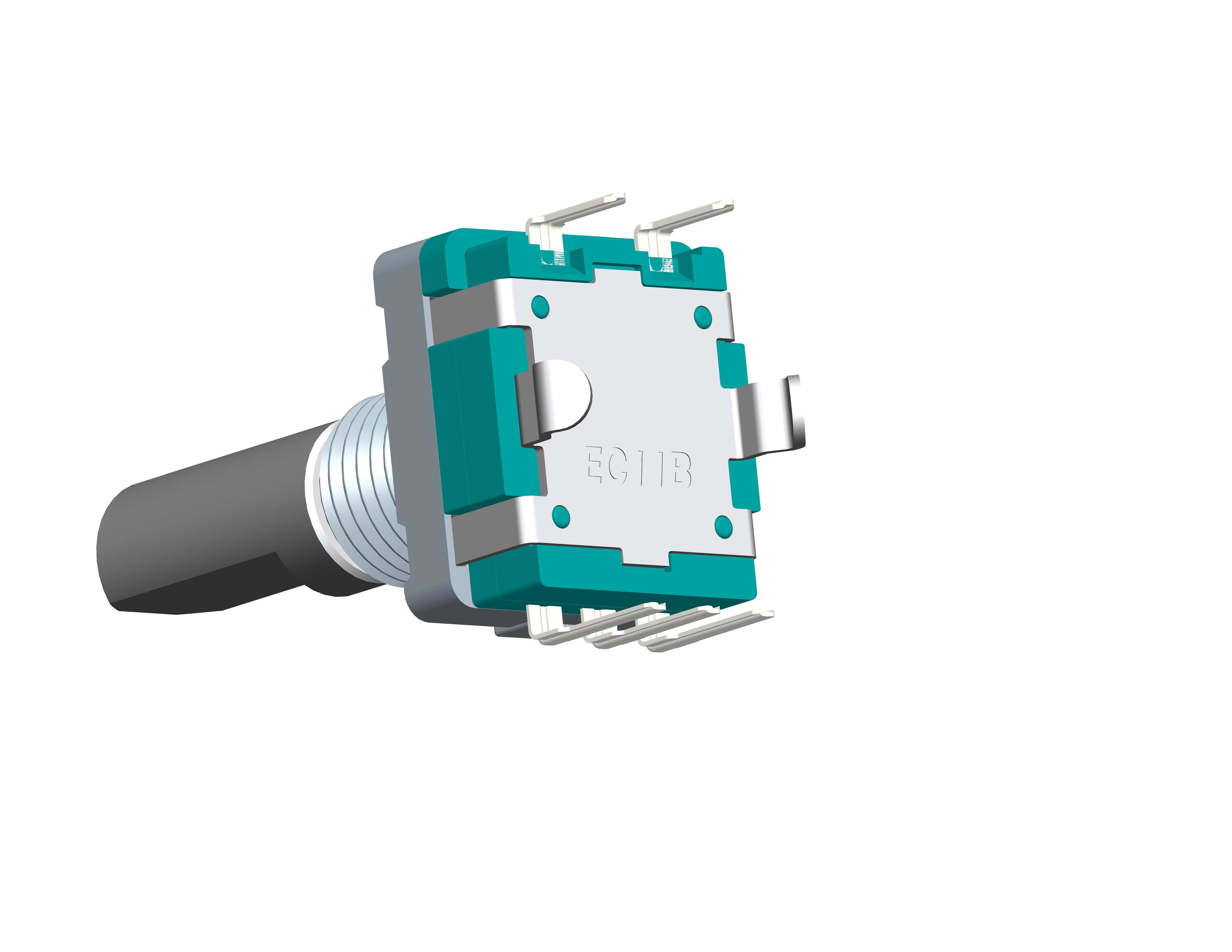

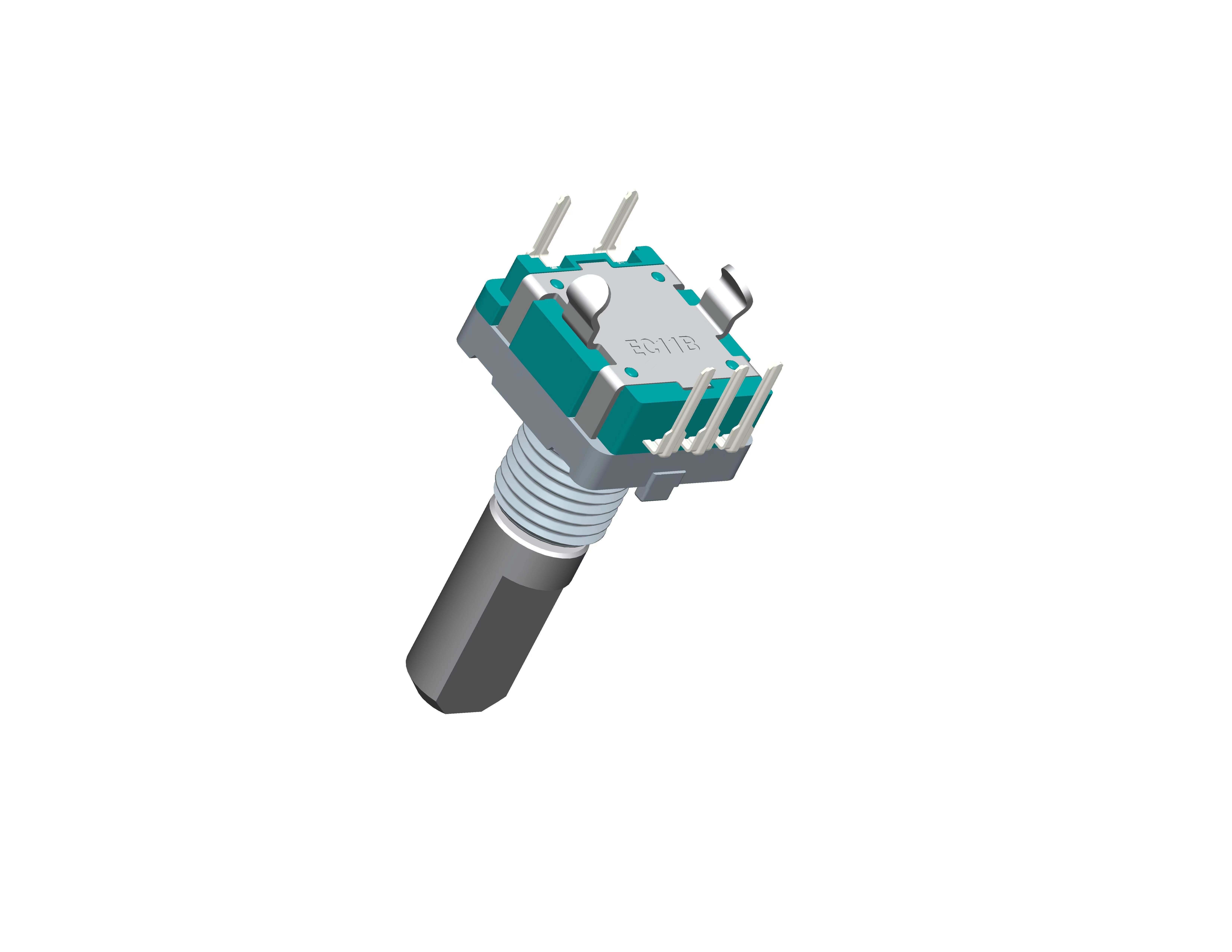

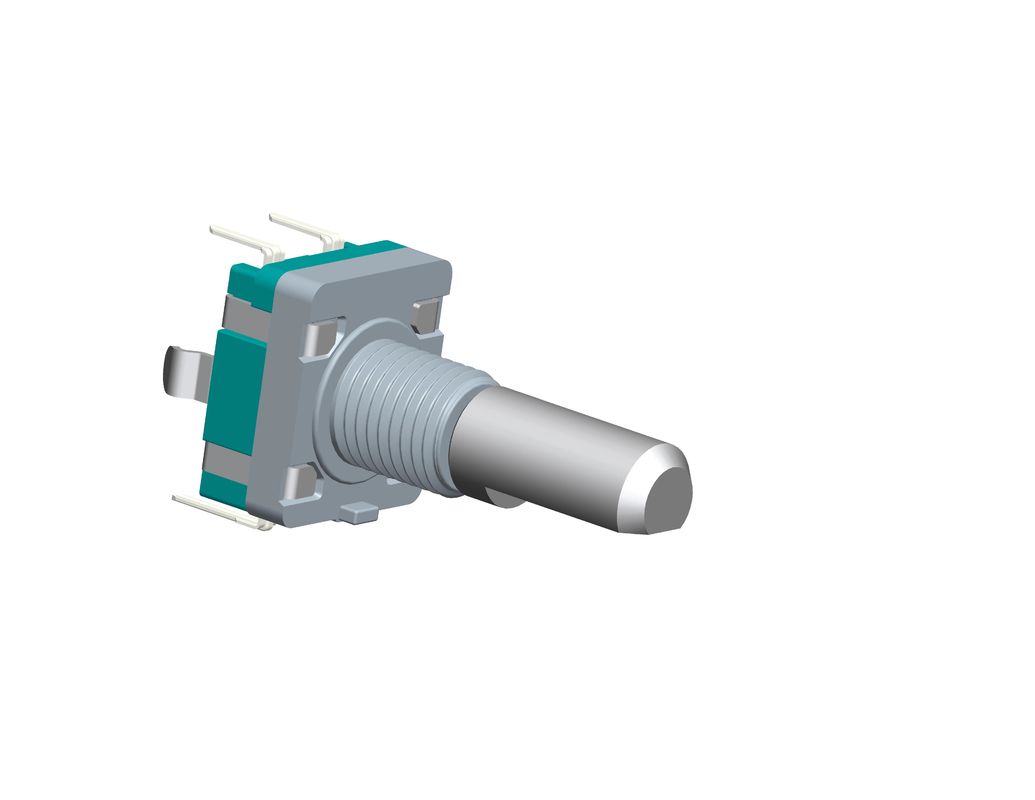

Commutateur rotatoire par accroissement vertical d'encodeur du support EC11 avec le voyage de 0.5mm pour l'ajustement de volume
Description
Les encodeurs par accroissement ont également appelé un encodeur d'axe, est un dispositif électromécanique qui convertit la position angulaire ou le mouvement d'un axe ou d'un axe en signaux d'analogue ou de sortie numérique. Principalement ajustaient la commutation de volume, de température, de fréquence et de fonction.
Caractéristiques
1. Encodeur de petite taille avec la représentation fortement fiable ;
axe 2.Insulated avec poussée-sur des options de commutateur ;
3. Disponible dans beaucoup de différentes variantes.
4.Commutateur de poussée avec le voyage de 0.5mm ou le voyage de 0.5mm.
| Caractéristiques : |
| Orientation de partie commande |
Verticale |
| Configuration de déclencheur |
Appartement |
| Longueur de déclencheur |
20mm |
| Nombre de détente |
30 |
| Nombre d'impulsion |
15 |
| Poussée-sur le commutateur |
Avec |
| Voyage de poussée-sur commutateur |
0.5mm |
| Dimensions |
taille de 11mm |
| Gamme de température de fonctionnement |
-40℃ | +85℃ |
| Représentation électrique |
| Estimations |
C.C de 10mA 5V |
| Le signal de sortie |
A et B biphasés |
| Actuel maximal/minimal de fonctionnement (charge résistive) |
10mA/1mA |
| Résistance d'isolation |
C.C de 100MΩ mn 250V |
| Preuve de tension |
C.A. 300V pour 1 minute ou C.A. 360V pour 2s |
| Représentation mécanique |
| Couple de détente |
10±7mN ・ m |
| Force va-et-vient |
100N |
| Longévité |
| Durée de fonctionnement |
15 000 cycles |
| Poussée-sur des caractéristiques de commutateur |
|
| Disposition de contact |
Jet simple de poteau simple (Poussée-sur) |
| Voyage |
0.5±0.5mm |
| Force d'opération |
4±2N |
| Estimations |
C.C de 0.1A 5V (estimations de C.C mn de 500µA 5V) |
| Résistance de contact (représentation initiale/après vie) |
maximum de 100mΩ max./200mΩ. |
| Durée de fonctionnement |
20 000 fois |
Notre usine
La technologie Cie., Ltd de l'électronique de Dongguan SANNI ont plus que 10year des expériences dans la conception et la fabrication du potentiomètre, de l'encodeur, des commutateurs et d'autres composants de l'électronique. L'usine couvre 1,2000 mètres carrés de secteurs d'installation d'employés 180+. Nous avons le professinal et les bonnes équipes techniques et de ventes pour servir vos besoins.
Notre avantage
1. 4 lignes de production d'automation, plus de 100 travailleurs expérimentés pour des produits de plus haute précision.
2. 10+ a consacré et a éprouvé des ingénieurs et des concepteurs dans le département de R&D.
3. L'appui ODM/OEM a adapté le service aux besoins du client. Les clients d'aide conçoivent rapidement leurs idées dans des solutions de production en série, et conception de prototype, développement et vérification complets.
4. Instruments professionnels et équipe de essai pour assurer la qualité du produit.
FAQ
• Q : Est-ce que je peux obtenir de prélever de vous ?
• : Oui, nous pouvons fournir les aperçus gratuits pour votre essai, svp nous contactons pour libre et nous disons de quel produit vous avez besoin.
• Q : Acceptez-vous la personnalisation ?
• : Oui, la personnalisation est acceptable, contactent svp nos personnels de vente pour pour consulter.
• Q : Pouvez-vous fournir l'aide pour les questions techniques ?
• : Oui, nous avons plus de 10 ans de recherche et développement dans l'industrie électronique de potentiomètre. Si vous avez besoin de l'aide technique dans le processus d'achat, sentez-vous svp libre pour nous contacter.
