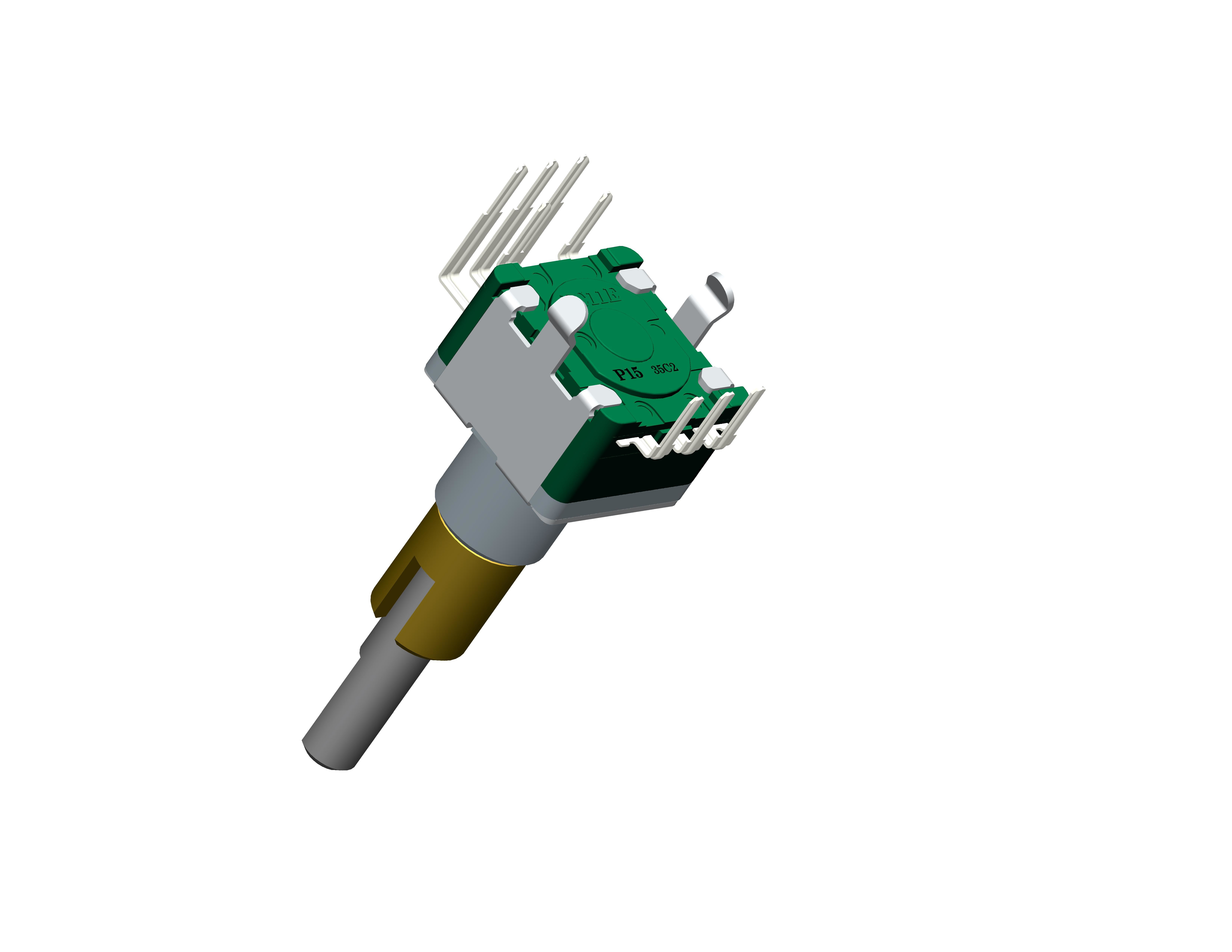

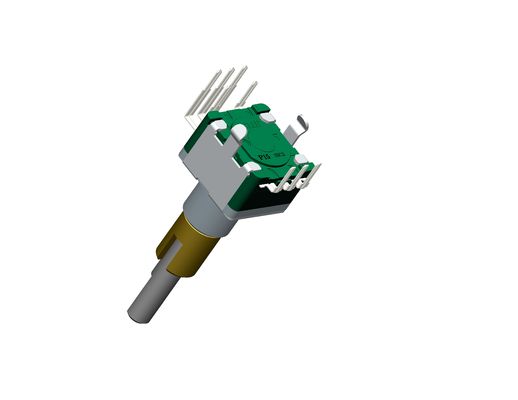

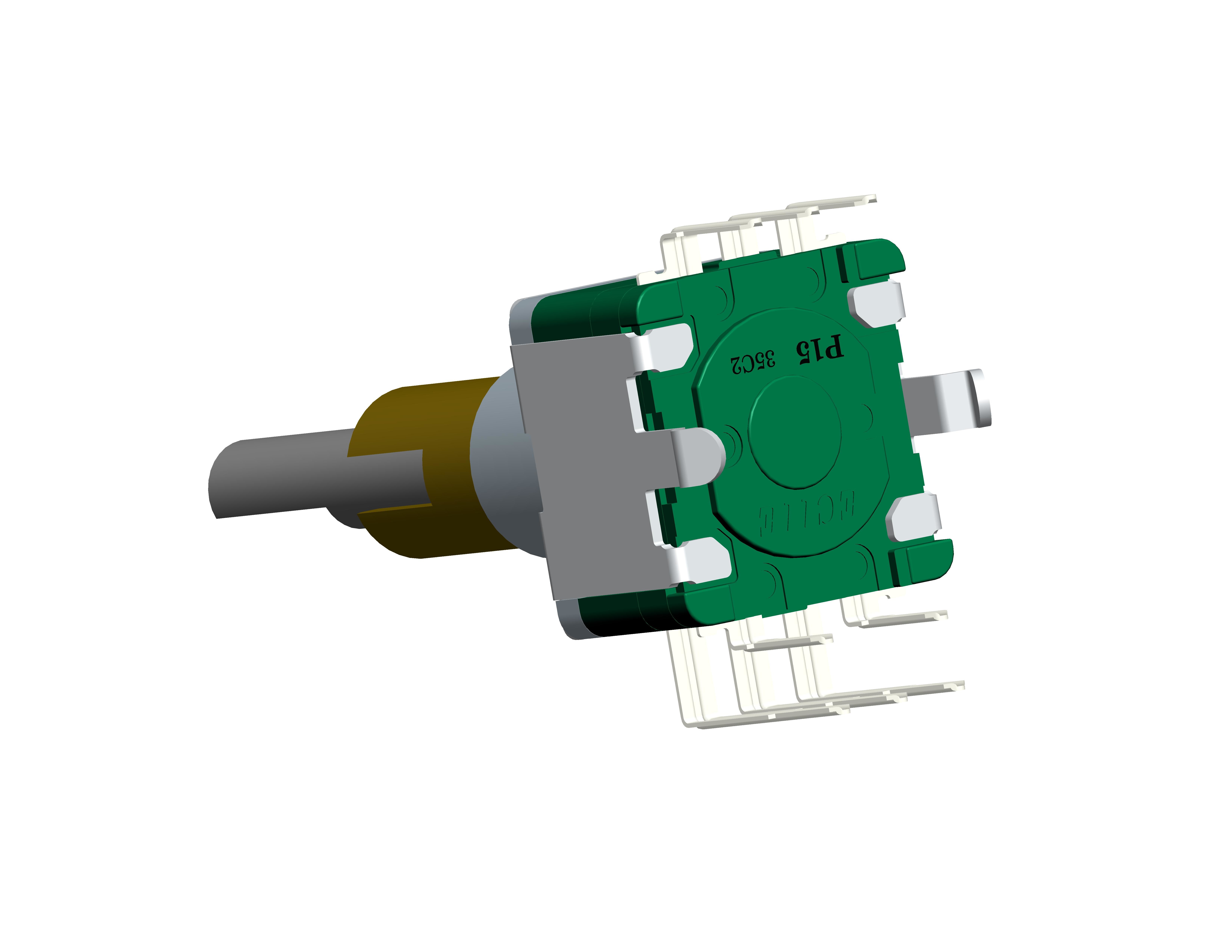

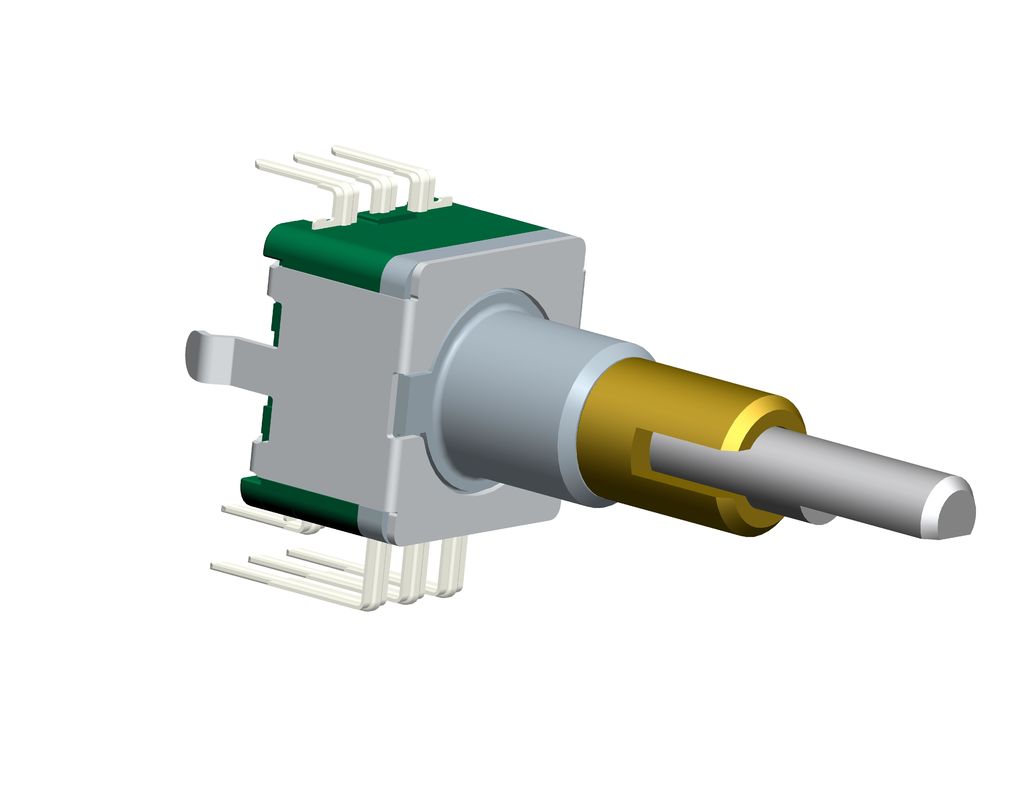

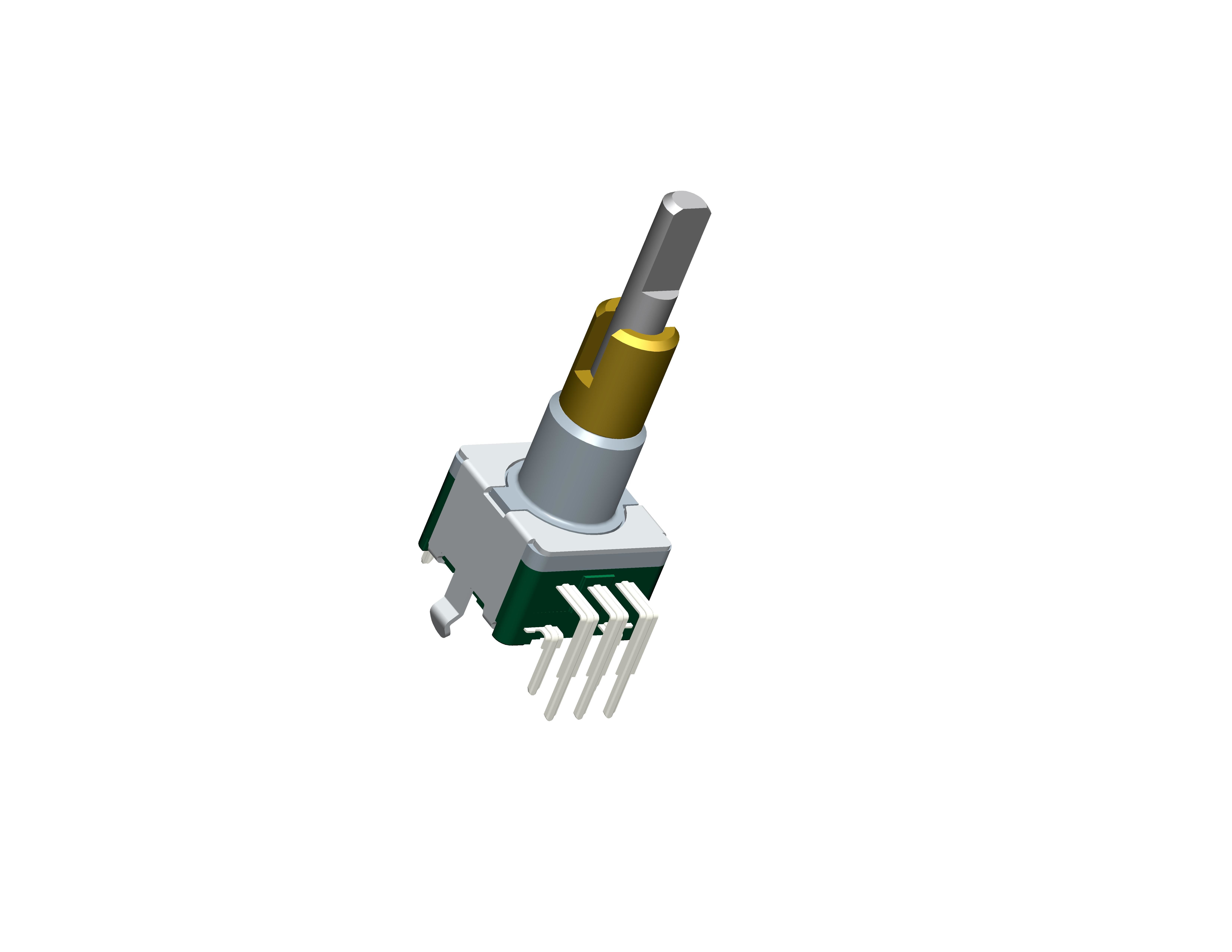

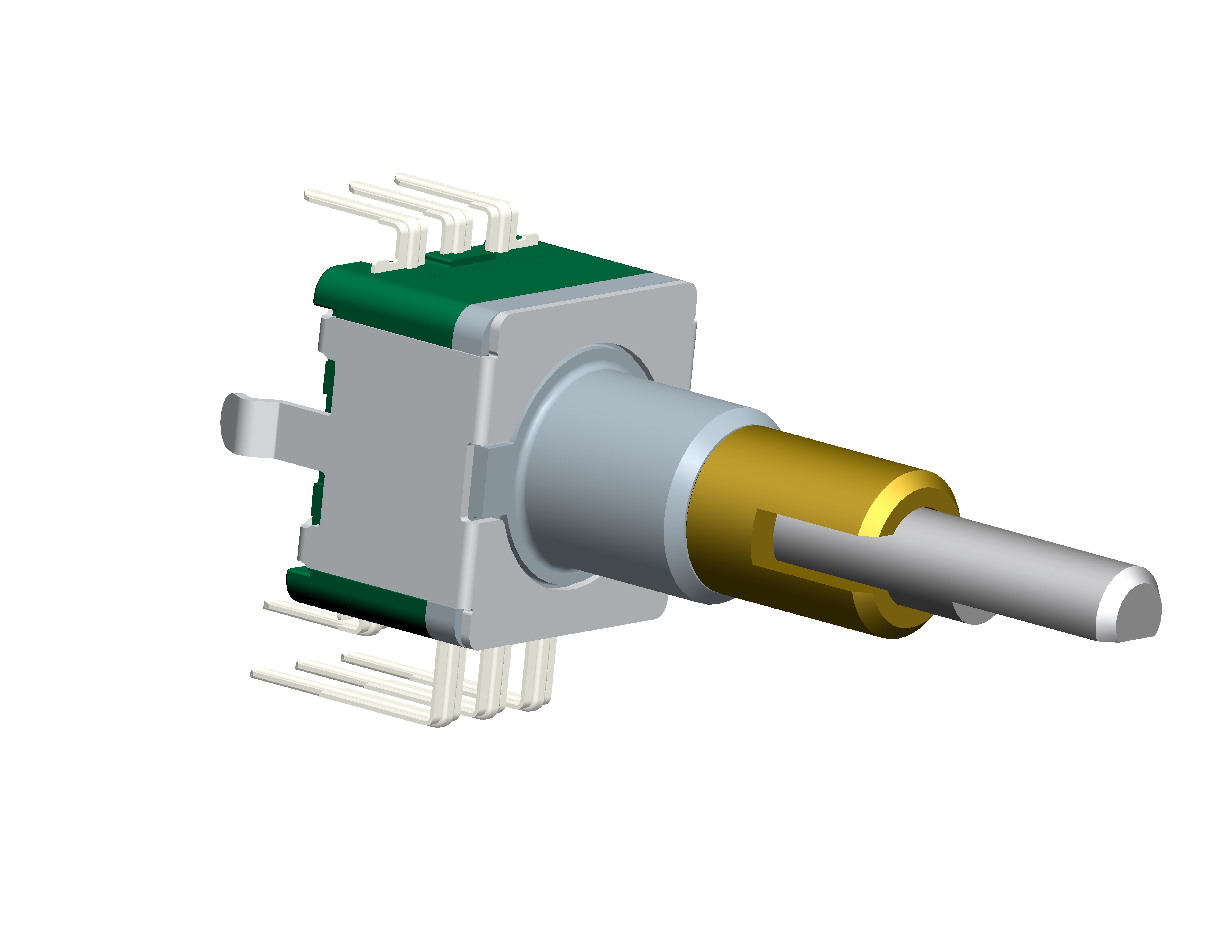

Encodeur rotatif à arbre métallique de la série EC11 de petite taille de 11 mm Encodeur rotatif incrémentiel vertical pour l'audio automobile
Définition
L'encodeur rotatif incrémentiel de la série EC11 de petite taille de 11 mm pour l'audio de voiture est généralement transformé ailleurs en informations telles que la position, la vitesse et la distance.Unecodeur incrémentielest un dispositif électromécanique linéaire ou rotatif qui a deux sortiesles signaux,UneetB. Pour, qui émettent des impulsions lorsque l'appareil est déplacé.Ensemble, lesUneetB. Pourles signaux indiquent à la fois l'apparition et la direction du mouvementL'arbre peut être personnalisé selon les besoins, il y a 15 impulsions, 30 détentions.Principalement utilisés pour régler le volume, la température, la fréquence et la commutation des fonctions.
| Caractéristiques: |
| Orientation de la partie de commande |
Verticale |
| Configuration de l'actionneur |
À plat |
| Longueur de l'actionneur |
personnalisé |
| Nombre de détentions |
30 |
| Nombre de pulsations |
15 |
| Commutateur d'activation |
Avec |
| Voyage de l'interrupteur de mise sous tension |
0.5 mm |
| Les dimensions |
11 mm |
| Plage de température de fonctionnement |
-40°C ️ +85°C |
| Performance électrique |
| Notes de crédit |
5V en courant continu |
| Signal de sortie |
Deux phases A et B |
| Résistance à l'isolation |
100 MΩ min. 250 V de courant continu |
| Résistance à la tension |
300 V CA pendant 1 minute ou 360 V CA pendant 2 secondes |
| Durabilité |
| Durée de fonctionnement |
15, 000 cycles |
| Spécifications de l'interrupteur de commande |
0.5 mm |
| Accord de contact |
Un seul pôle, un seul lancer (Push-on) |
| Les voyages |
0.5 ± 0,5 mm |
| Force opérationnelle |
4 ± 2N |
| Notes de crédit |
0.1A 5V CC (500μA 5V DC au moins) |
| Résistance au contact (performance initiale/après la durée de vie) |
100 mΩ maximum./200 mΩ maximum. |
| Durée de fonctionnement |
20Des milliers de fois. |
Caractéristiques
1. Une variété de méthodes de montage au choix.
2.Commutateur de compression avec déplacement de 0,5 mm
3La longueur et la forme de l'arbre peuvent être personnalisées.
4. conception à double arbre
Notre avantage
1. 4 lignes de production automatisées, plus de 100 travailleurs expérimentés pour des produits de plus haute précision.
2. 10 + ingénieurs et concepteurs dévoués et expérimentés dans le département R & D.
3. Service personnalisé ODM/OEM. Aider les clients à concevoir rapidement leurs idées en solutions de production de masse, et compléter la conception, le développement et la vérification des prototypes.
4Des instruments et une équipe de test professionnels pour assurer la qualité du produit.
Questions fréquentes
• Q: Puis-je obtenir un échantillon de vous?
• R: Oui, nous pouvons fournir les échantillons gratuits pour vos tests, veuillez nous contacter gratuitement et nous dire quel produit vous avez besoin.
• Q: Acceptez-vous la personnalisation?
• R: Oui, la personnalisation est acceptable, veuillez contacter notre personnel de vente pour consultation.
• Q: Pouvez-vous fournir une aide pour les problèmes techniques?
• R: Oui, nous avons plus de 10 ans de recherche et développement dans l'industrie du potentiomètre électronique. Si vous avez besoin d'aide technique dans le processus d'achat, n'hésitez pas à nous contacter.
