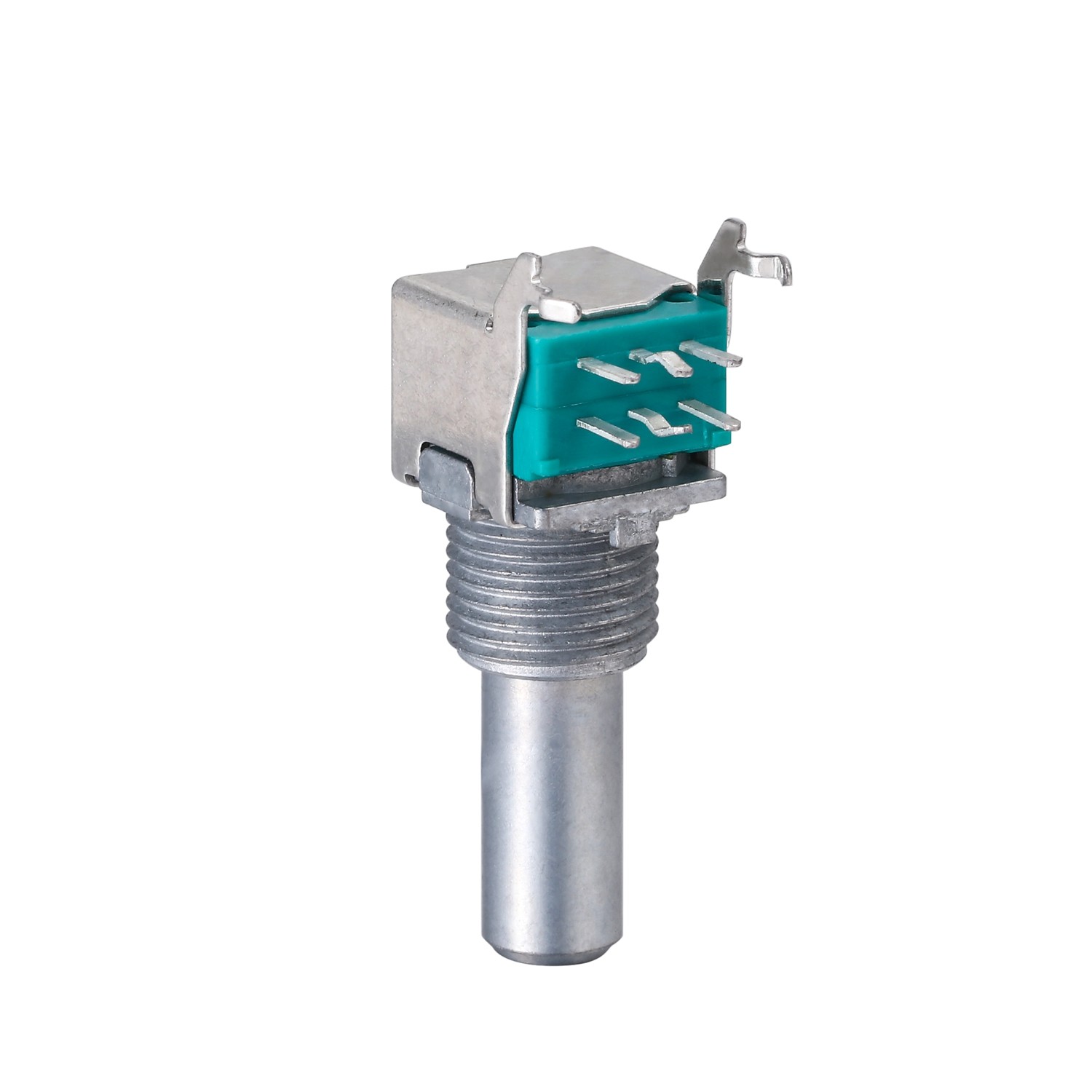

Arbre métallique à double bande 15000 cycles 100mΩ Max potentiomètre rotatif pour appareil audio
Description du produit:
Le potentiomètre rotatif est une résistance variable (composant électromécanique), il s'appuie sur la brosse pour glisser sur le corps de la résistance,dans le circuit pour obtenir une certaine relation avec la tension d'entrée tension de sortie, donc on l'appelle potentiomètre.
Puisque l'unité de la valeur de résistance du potentiomètre tournant est la même que celle de la résistance, son unité est également ohms
Principales caractéristiques:
- Résistance: 100 kΩ
- Disponible dans une variété de configurations
- Isolement de circuit électrique pratiquement infini
- Options d'arbre en métal ou en plastique
- Conforme à la réglementation RoHS
Applications:
Le potentiomètre rotatif est principalement utilisé dans les produits de communication, les walkie-talkies, l'amplificateur de puissance automobile, l'audio multimédia, la maison intelligente, les périphériques informatiques, etc. Ses fonctions sont principalement:ajustement du volume, réglage de l'intensité lumineuse, sélection du menu, réglage de la vitesse, réglage de la température, etc.Les principaux paramètres du potentiomètre rotatif sont la linéarité, la valeur de la résistance, la puissance nominale, le bruit de rotation, la température, les caractéristiques de changement de résistance, l'impédance d'isolation, etc.
Paramètres techniques:
| 1Caractéristiques électriques |
| Résistance totale |
200Ω à 2MΩ |
| Tolérance totale à la résistance |
Pour les appareils de traitement des ondes électriques, le débit d'air doit être supérieur ou égal à: |
| Résistance résiduelle |
20Ω au maximum. |
| Puissance nominale |
Légère conique:0.05W, Audio Taper 0.025W |
| Résistance à l'isolation |
100 MΩ min. 250 V de courant continu |
| Le bruit |
100 mV au maximum |
| Résistance à la tension |
100 V CA pendant 1 minute |
| Voltage de fonctionnement maximal |
50 V AC/20 V DC |
| Erreur de bande applicable aux pièces de la double unité à des fins de régulation du volume audio |
-40dB à 0dB: 3dB max. (Compatible avec les véhicules: 60dB à 0dB: 1,5dB max.) |
| 2Caractéristiques mécaniques |
| Résistance du bouchon de rotation |
Min: 3 kgf |
| Angle de rotation total |
280o ± 10o |
| Le couple total |
10 à 100 gf.cm |
| Force de poussée-tirée clé |
Min:8kgf 10s Min |
| - C' est pas vrai. |
Max: 0,5*L/20 mm P-P |
| Résistance à l'usure |
5N pendant 1 minute |
| 3. Caractéristiques du commutateur |
| Type de commutateur |
SPST |
| Puissance nominale |
0.1A 16 V de courant continu |
| Commutateur couple |
200 à 800 gf.cm |
| Angle de commutation |
40° au maximum |
| Durée de fonctionnement sans charge |
15000 cycles 100mΩ Max |
| Durée de fonctionnement avec charge:en fonction de la valeur nominale |
15000 cycles 200mΩ max |
| Résistance de contact initiale |
100 mΩ au maximum |
| Résistance à l'isolation |
100 MΩ min. 250 V de courant continu |
| Résistance à la tension |
300 V CA pendant 1 minute |
| 4.Performance environnementale |
| Plage de température de fonctionnement |
-10°C à +70°C |
| Plage de température de stockage |
-40°C à +85°C |
| 5.Période de référence de la chaleur de soudage |
| Soudage manuel |
96.5 Sn/3.0 Ag/0.5 Cu Fil vendu ou fil à base de résine non propre 280oC Max. pendant 3 secondes |
| Soudage par ondes |
96.5 Sn/3.0 Ag/0.5 Cu Fil vendu ou Flux non propre 260oC Max. pendant 5 secondes |
Notre avantage
Conception et prototypage et base d'automatisation à Dongguan qui est le centre de fabrication du sud de la Chine.
Plus de 10 ingénieurs et designers dévoués et expérimentés dans le département R&D.
Centre de fabrication dans la province du Sichuan, près du quai du Yangzi et de l' aéroport de Chongqing.
Plus de 10 lignes de production, plus de 100 gestionnaires et travailleurs expérimentés.
Aider les clients à concevoir rapidement leurs idées en solutions de production de masse, et compléter la conception, le développement et la vérification des prototypes.
FAQ:
- Q: Quelle est la marque de ce produit?
- R: La marque de ce produit est Sanni.
- Q: Où ce produit est-il fabriqué?
- R: Ce produit est fabriqué en Chine.
- Q: Quelle est la fonction d'un potentiomètre à glissement linéaire?
- R: Un potentiomètre à glissement linéaire est utilisé pour mesurer et contrôler la quantité de courant électrique circulant dans un circuit.
- Q: Quelle est la tension maximale que ce potentiomètre peut supporter?
- R: La tension maximale que ce potentiomètre peut supporter est de 10 V.
- Q: Ce produit convient-il à la fois aux circuits AC et DC?
- R: Oui, ce produit convient à la fois aux circuits AC et DC.
