L'encodeur photoélectrique rotatoire absolu, en raison de son unique absolu, anti-parasitage, aucune mémoire de perte de puissance, a été de plus en plus très utilisé dans l'angle, la mesure de longueur et le contrôle de positionnement dans divers systèmes industriels.
Spécifications
| Représentation de commutateur |
| Nombre de circuit : |
SPST |
| Puissance évaluée : |
C.C de 1A 16V |
| Couple de commutateur : |
500gf.cm maximum |
| Angle de commutateur : |
40º maximum |
| Durée de fonctionnement sans charge : |
30 000 cycles 100mΩ de maximum |
| Durée de fonctionnement avec la charge : |
30 000 cycles 200mΩ de maximum |
| Résistance de contact initiale : |
100mΩ maximum |
| Résistance d'isolation : |
C.C de 100mΩ min.250V |
| Preuve de tension : |
C.A. 300V pour 1 minute |
| Caractéristiques mécaniques |
| Ange de rotation total : |
300°±5º |
| Détente : |
16 |
| Couple de rotation : |
150~350gf.cm |
| Force de rotation de bouchon : |
3Kgf.max/Alu ; 3.5kgf maximum/laiton ; acier inoxydable maximum/de 4.0kgf |
| Force va-et-vient d'axe : |
8Kgf.max |
| Couple de rotation : |
20~200f.cm CC : couple de clic : 60~400gf.cm |
| Shimmy d'axe : |
Maximum : 0.6*L/20mm pp maximum |
| Vibration : |
10 à 50 à 10 Hz/min. l'amplitude sont 1.5mm pour toutes les fréquences. |
| Représentation électrique |
| Nombre d'impulsion/de détente |
16/16 |
| Caractéristiques : |
avec le commutateur de poussée/commutateur rotatif |
| Résistance d'isolation : |
C.C de 100mΩ min.250V |
| Preuve de tension : |
C.A. 300V pour 1 minute |
| Longévité |
| Durée de fonctionnement sans charge : |
20 000 cycles 100mΩ de maximum |
| Performance environnementale |
| Froid : |
-40ºC±2ºC pour 96h |
| La chaleur sèche : |
85ºC±2ºC pour 96h |
| La chaleur humide : |
40±2ºC, 90 à 95%RH pour 96H |
Caractéristiques
1. Encodeur scellé de conception avec la représentation fortement fiable.

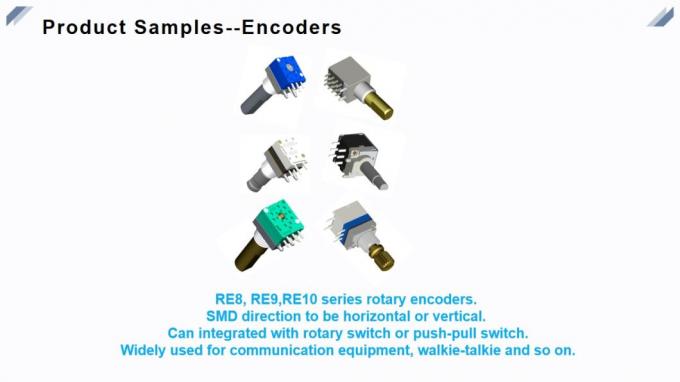

2. Disponible dans beaucoup de différentes variantes.
3. Commutateur de poussée avec le voyage de 0.5mm ou le voyage de 1.5mm.
4. La longueur et la forme d'axe peuvent être ajustées.
5. Un grand choix de méthodes de montage pour le choix
Application
L'encodeur photoélectrique rotatoire absolu, en raison de son unique absolu, anti-parasitage, aucune mémoire de perte de puissance, a été de plus en plus très utilisé dans l'angle, la mesure de longueur et le contrôle de positionnement dans divers systèmes industriels. Principalement utilisé pour le contrôle du volume et l'amplificateur et le talkie - walkie de voiture.
Notre avantage
1. Plus de 10 ans d'expérience de conception de production de recherche et développement.

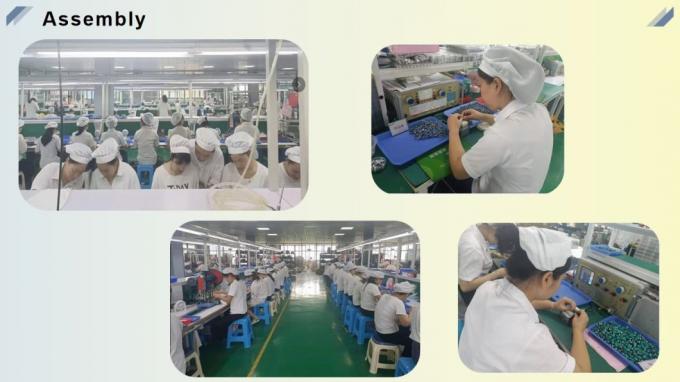

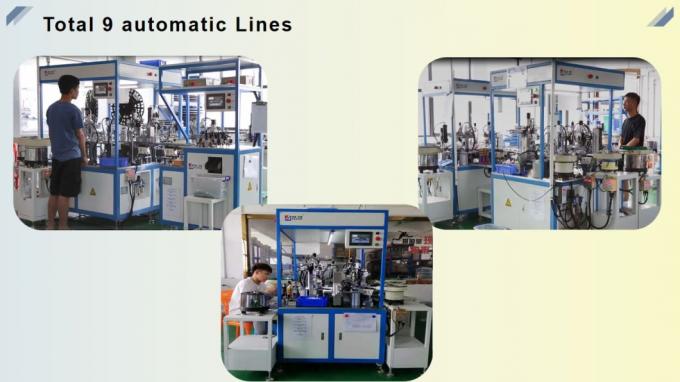

2. 4 lignes de production automatiques de mation, plus de 100 travailleurs expérimentés pour des produits de plus haute précision.
3. 10+ a consacré et a éprouvé des ingénieurs et des concepteurs dans le département de R&D.
4. L'appui ODM/OEM a adapté le service aux besoins du client.

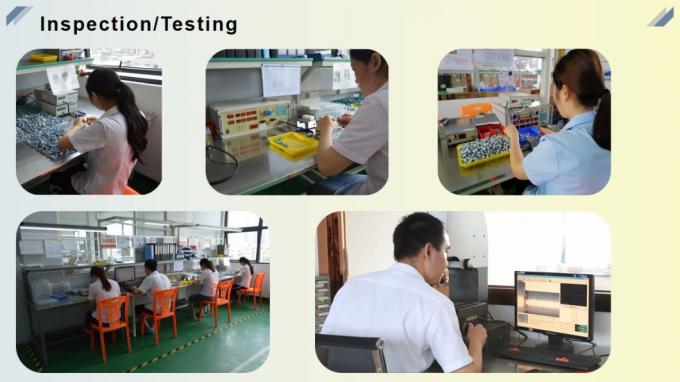

5. instruments professionnels et équipe de essai pour assurer la qualité du produit.
Nos services
1. Offre garantie de 1 an
2. Service d'OEM/ODM pour répondre à tous vos besoins
3. d'ici 24 heures pour répondre vos enquêtes
4. Équipe forte de R&D pour le support technique
5. Aperçu gratuit d'offre pour l'essai
FAQ
Q : Est-ce que je peux obtenir de prélever de vous ?
: Oui, nous pouvons fournir les aperçus gratuits pour votre essai, svp nous contactons pour libre et nous disons de quel produit vous avez besoin.
Q : Vous acceptez la personnalisation
: Oui, la personnalisation est acceptable, contactent svp nos personnels de vente pour pour consulter.
Q : Pouvez-vous fournir l'aide pour les questions techniques ?
: Oui, nous avons plus de 10 ans de recherche et développement dans l'industrie électronique de potentiomètre. Si vous avez besoin de l'aide technique dans le processus d'achat, sentez-vous svp libre pour nous contacter.
