Double encodeur intégré de potentiomètre d'axe avec le commutateur de poussée
Description
L'encodeur absolu a beaucoup de canaux légers sur la lumière codent le disque, chaque ligne dans l'ordre avec 2,4,8,16 lignes… disposition, de sorte qu'en chaque position de l'encodeur, en lisant l'ouvert et foncé de chaque ligne, obteniez à un ensemble de 2 uniques zéro codes à 2 (code gris), qui s'appelle l'encodeur absolu de n-peu. Principalement ajustaient la commutation de volume, de température, de fréquence et de fonction.
Spécifications
| Représentation de commutateur |
| Nombre de circuit : |
SPST |
| Puissance évaluée : |
C.C de 1A 16V |
| Couple de commutateur : |
500gf.cm maximum |
| Angle de commutateur : |
40º maximum |
| Durée de fonctionnement sans charge : |
30 000 cycles 100mΩ de maximum |
| Durée de fonctionnement avec la charge : |
30 000 cycles 200mΩ de maximum |
| Résistance de contact initiale : |
100mΩ maximum |
| Résistance d'isolation : |
C.C de 100mΩ min.250V |
| Preuve de tension : |
C.A. 300V pour 1 minute |
| Caractéristiques mécaniques |
| Ange de rotation total : |
300°±5º |
| Détente : |
16 |
| Couple de rotation : |
150~350gf.cm |
| Force de rotation de bouchon : |
3Kgf.max/Alu ; 3.5kgf maximum/laiton ; acier inoxydable maximum/de 4.0kgf |
| Force va-et-vient d'axe : |
8Kgf.max |
| Couple de rotation : |
20~200f.cm CC : couple de clic : 60~400gf.cm |
| Shimmy d'axe : |
Maximum : 0.6*L/20mm pp maximum |
| Vibration : |
10 à 50 à 10 Hz/min. l'amplitude sont 1.5mm pour toutes les fréquences. |
| Représentation électrique |
| Nombre d'impulsion/de détente |
16/16 |
| Caractéristiques : |
avec le commutateur de poussée/commutateur rotatif |
| Résistance d'isolation : |
C.C de 100mΩ min.250V |
| Longévité |
| Durée de fonctionnement sans charge : |
20 000 cycles 100mΩ de maximum |
| Performance environnementale |
| Froid : |
-40ºC±2ºC pour 96h |
| La chaleur sèche : |
85ºC±2ºC pour 96h |
| La chaleur humide : |
40±2ºC, 90 à 95%RH pour 96H |
Caractéristiques
1. Encodeur scellé de conception avec la représentation fortement fiable.
2. Disponible dans beaucoup de différentes variantes.
3. Commutateur de poussée avec le voyage de 0.5mm ou le voyage de 1.5mm.
4. La longueur et la forme d'axe peuvent être ajustées.
5. Un grand choix de méthodes de montage pour le choix
Application
L'encodeur photoélectrique rotatoire absolu, en raison de son unique absolu, anti-parasitage, aucune mémoire de perte de puissance, a été de plus en plus très utilisé dans l'angle, la mesure de longueur et le contrôle de positionnement dans divers systèmes industriels
Il est principalement approprié à l'électronique automobile, appareils électroménagers. Appareils électroménagers comme des fours et des machines à laver, des produits audio, des minuteries et d'autres appareils électroniques relatifs ;
Notre avantage
1. 4 lignes de production d'automation, plus de 100 travailleurs expérimentés pour des produits de plus haute précision.
2. 10+ a consacré et a éprouvé des ingénieurs et des concepteurs dans le département de R&D.
3. L'appui ODM/OEM a adapté le service aux besoins du client. Les clients d'aide conçoivent rapidement leurs idées dans des solutions de production en série, et conception de prototype, développement et vérification complets.

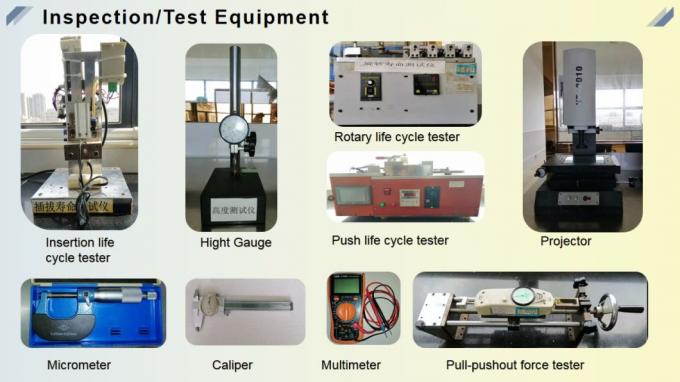

4. Instruments professionnels et équipe de essai pour assurer la qualité du produit.

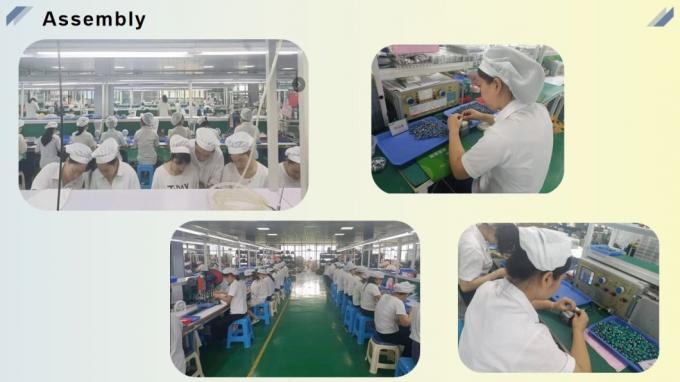

Notre usine
La technologie Cie., Ltd de l'électronique de Dongguan SANNI ont plus que 10year des expériences dans la conception et la fabrication du potentiomètre, de l'encodeur, des commutateurs et d'autres composants de l'électronique. L'usine couvre 1,2000 mètres carrés de secteurs d'installation d'employés 180+. Nous avons le professinal et les bonnes équipes techniques et de ventes pour servir vos besoins.
Nos services
1. Offre garantie de 1 an
2. Service d'OEM/ODM pour répondre à tous vos besoins
3. d'ici 24 heures pour répondre vos enquêtes
4. Équipe forte de R&D pour le support technique
5. Aperçu gratuit d'offre pour l'essai
FAQ
• Q : Est-ce que je peux obtenir de prélever de vous ?
• : Oui, nous pouvons fournir les aperçus gratuits pour votre essai, svp nous contactons pour libre et nous disons de quel produit vous avez besoin.
• Q : Acceptez-vous la personnalisation ?
• : Oui, la personnalisation est acceptable, contactent svp nos personnels de vente pour pour consulter.
• Q : Pouvez-vous fournir l'aide pour les questions techniques ?
• : Oui, nous avons plus de 10 ans de recherche et développement dans l'industrie électronique de potentiomètre. Si vous avez besoin de l'aide technique dans le processus d'achat, sentez-vous svp libre pour nous contacter.
