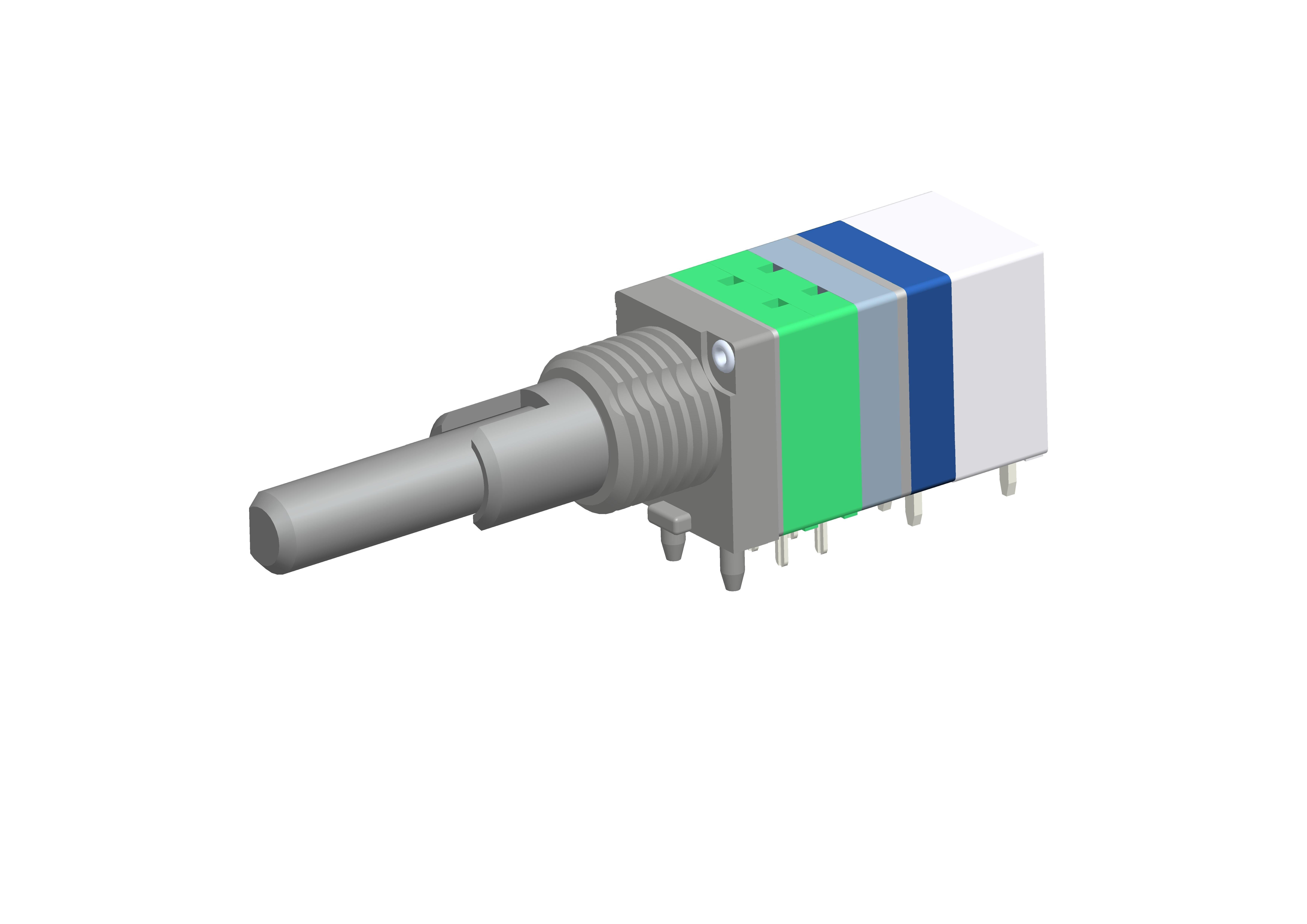

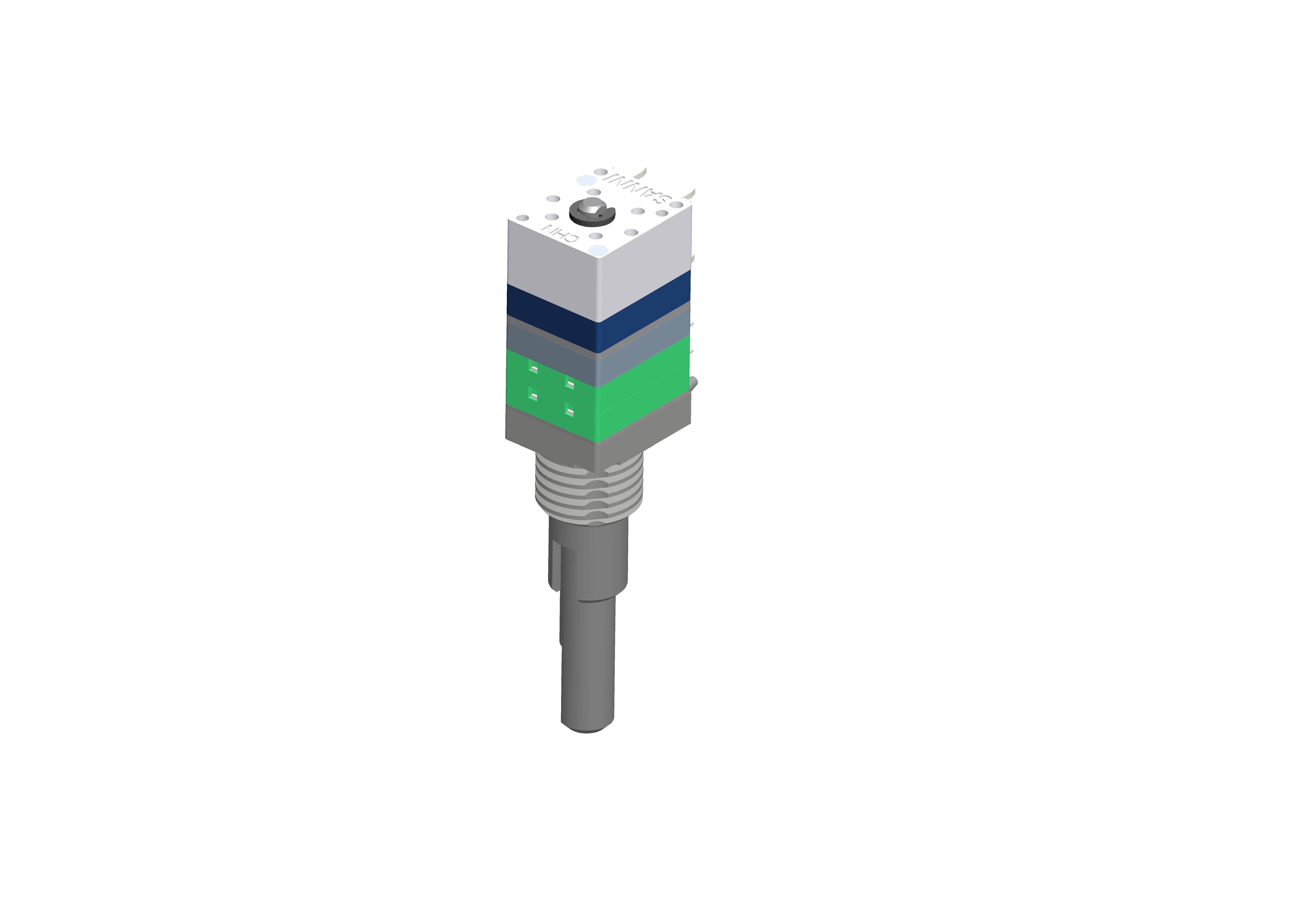

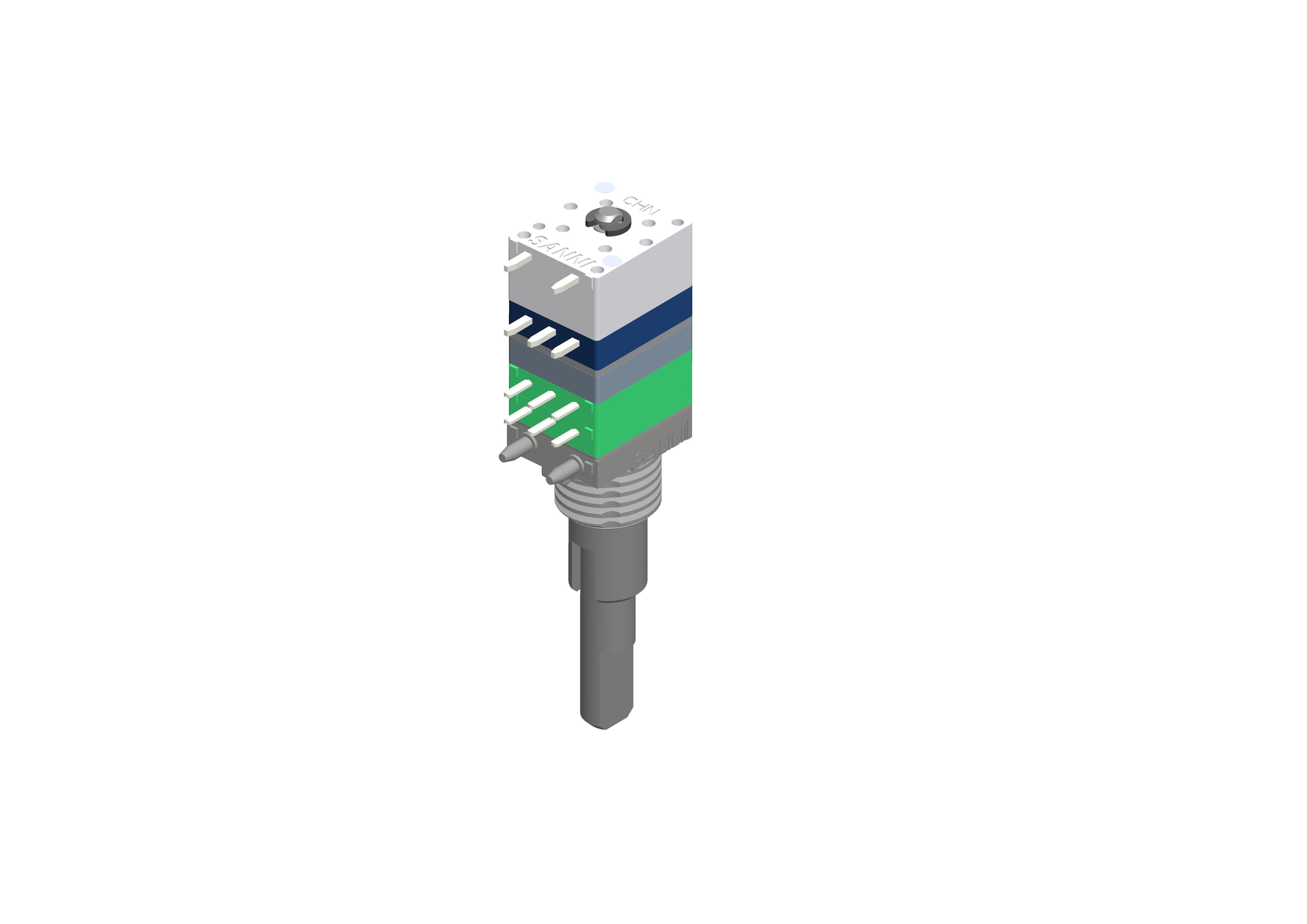

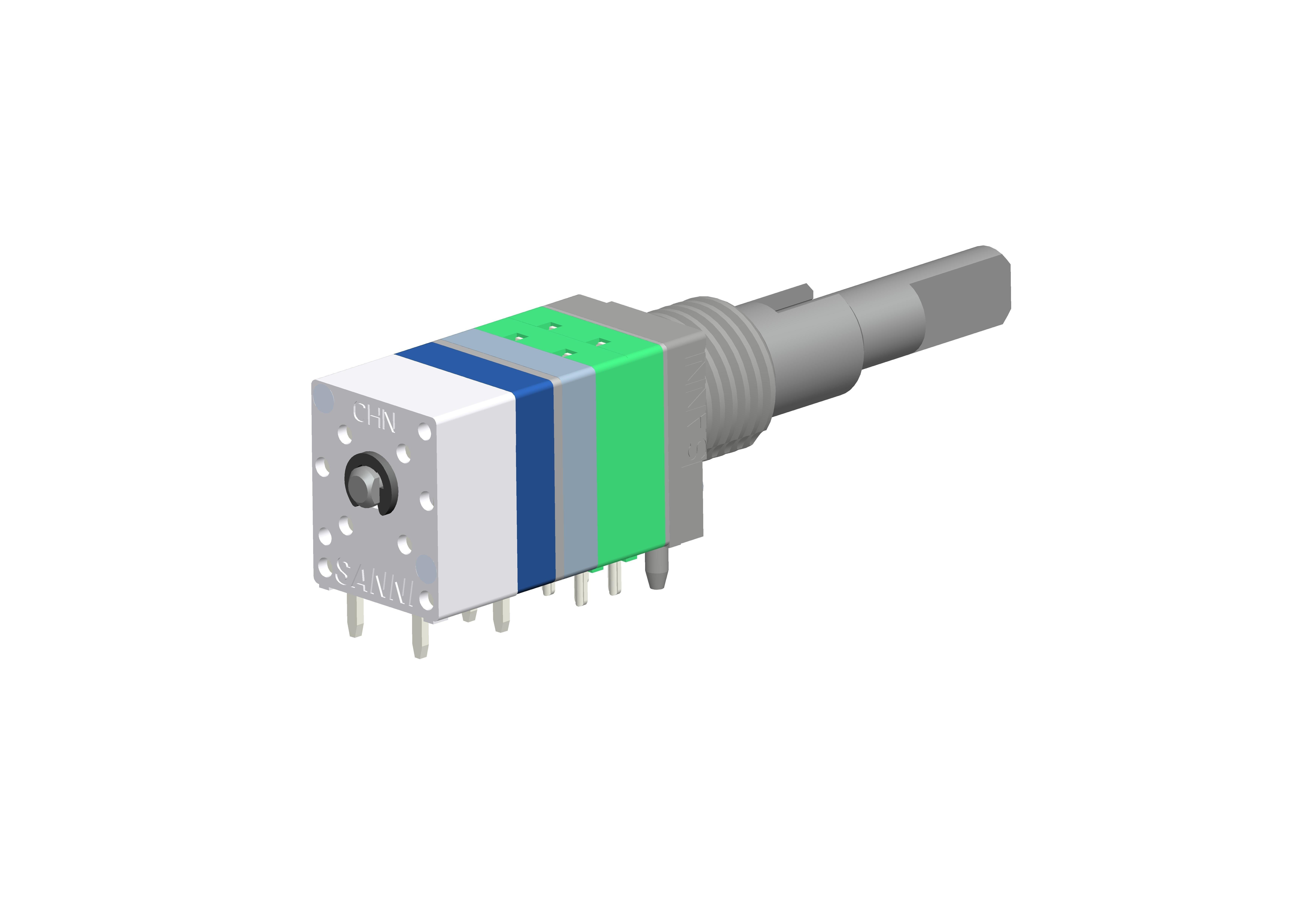

Définition
L'encodeur absolu a de nombreux canaux lumineux sur le disque de codage lumineux, chaque ligne dans l'ordre de 2,4,8,16 lignes... arrangement, de sorte que dans chaque position de l'encodeur, en lisant l'ouverture et l'obscurité de chaque ligne, obtenir un ensemble de unique 2 code zéro à 2 (code Grey), qui est appelé encodeur absolu n-bit.Il est principalement adapté à l'électronique automobile, aux appareils ménagers, aux appareils ménagers tels que les fours et les machines à laver, aux produits audio, aux minuteurs et autres appareils électroniques connexes;
Spécification
| Performance du commutateur |
| Numéro de circuit: |
SPST |
| Puissance nominale: |
1A 16V en courant continu |
| Commutateur couple: |
500 gf.cm maximum |
| Angle de commutation: |
40o maximum |
| Durée de fonctionnement sans charge: |
30, 000 cycles 100 mΩ maximum |
| Durée de fonctionnement sous charge: |
30, 000 cycles 200mΩ maximum |
| Résistance de contact initiale: |
100 mΩ maximum |
| Résistance à l'isolation: |
100 mΩ min.250 V de courant continu |
| Résistance à la tension: |
300 V CA pendant 1 minute |
| Caractéristiques mécaniques |
| Angles de rotation totaux: |
300° ± 5o |
| Détente: |
16 |
| Le couple de rotation: |
150 à 350 gf.cm |
| Force du bouchon de rotation: |
3 kgf.max/Alu; 3,5 kgf max/Brass; 4,0 kgf max/Acier inoxydable |
| Force d'entraînement de l'arbre: |
8 kgf.max. |
| Le couple de rotation: |
Le moteur doit être équipé d'un système de freinage de freinage. |
| Vacillation de l'arbre: |
- Je ne sais pas.0.6*L/20mm P-P max |
| Vibration: |
10 à 50 à 10 Hz/min. l'amplitude est de 1,5 mm pour toutes les fréquences. |
| Performance électrique |
| Nombre d'impulsions/détentes |
Le 16/16 |
| Caractéristiques: |
avec commutateur de poussée/commutateur rotatif |
| Résistance à l'isolation: |
100 mΩ min.250 V de courant continu |
| Durabilité |
| Durée de fonctionnement sans charge: |
20, 000 cycles 100 mΩ maximum |
| Performance environnementale |
| Il fait froid. |
-40 °C ± 2 °C pendant 96 heures |
| Chaleur sèche: |
85 °C ± 2 °C pendant 96 heures |
| Température humide: |
40 ± 2 °C, 90 à 95% d'HRA pendant 96 heures |
Caractéristiques
1Un codeur de conception scellé avec des performances très fiables.
2. Disponible dans de nombreuses variantes différentes.
3Appuyez sur l'interrupteur avec déplacement de 0,5 mm ou 1,5 mm.
4La longueur et la forme de l'arbre peuvent être réglées.
5. Une variété de méthodes de montage au choix
Application du projet
L'encodeur photoélectrique rotatif absolu, en raison de sa mémoire absolument unique, anti-interférence, sans perte de puissance, a été de plus en plus largement utilisé dans l'angle,mesure de la longueur et contrôle du positionnement dans divers systèmes industriels. Principalement utilisés pour régler le volume, la température, la fréquence et la commutation des fonctions

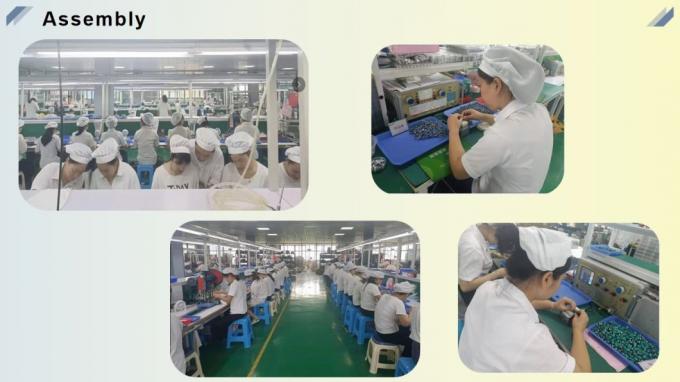

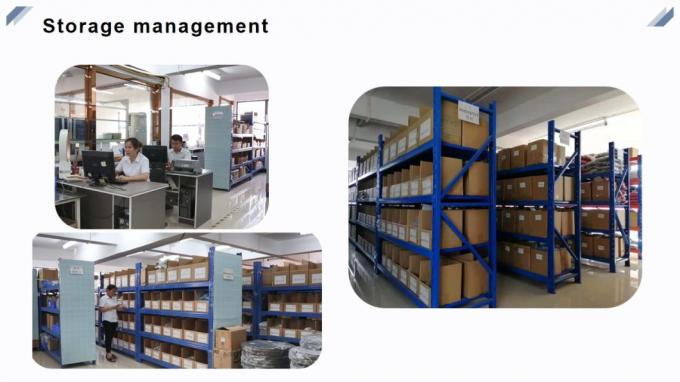

Notre usine
Dongguan SANNI Electronics Technology Co., Ltd ont plus de 10 ans d'expérience dans la conception et la fabrication de potentiomètres, encodeurs, commutateurs et autres composants électroniques.2000 mètres carrés d'installations avec plus de 180 employésNous avons des équipes techniques et commerciales professionnelles pour répondre à vos besoins.
Notre avantage
1. 4 lignes de production automatisées, plus de 100 travailleurs expérimentés pour des produits de plus haute précision.
2. 10 + ingénieurs et concepteurs dévoués et expérimentés dans le département R & D.
3. Soutenir le service personnalisé ODM/OEM. Aider les clients à concevoir rapidement leurs idées en solutions de production de masse, et compléter la conception, le développement et la vérification des prototypes.

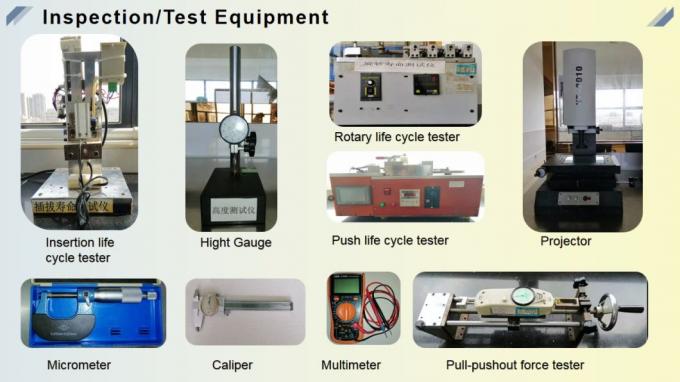

4Des instruments et une équipe de test professionnels pour assurer la qualité du produit.
Nos services
1Offrez une garantie d' un an.
2. Service OEM/ODM pour répondre à tous vos besoins
3. dans les 24 heures pour répondre à vos questions
4Une solide équipe de R&D pour le soutien technique
5Offrez un échantillon gratuit pour le test.
Questions fréquentes
• Q: Puis-je obtenir un échantillon de vous?
• R: Oui, nous pouvons fournir les échantillons gratuits pour vos tests, veuillez nous contacter gratuitement et nous dire quel produit vous avez besoin.
• Q: Acceptez-vous la personnalisation?
• R: Oui, la personnalisation est acceptable, veuillez contacter notre personnel de vente pour consultation.
• Q: Pouvez-vous fournir une aide pour les problèmes techniques?
• R: Oui, nous avons plus de 10 ans de recherche et développement dans l'industrie du potentiomètre électronique. Si vous avez besoin d'aide technique dans le processus d'achat, n'hésitez pas à nous contacter.
